Sabit Barkod Okuyucular

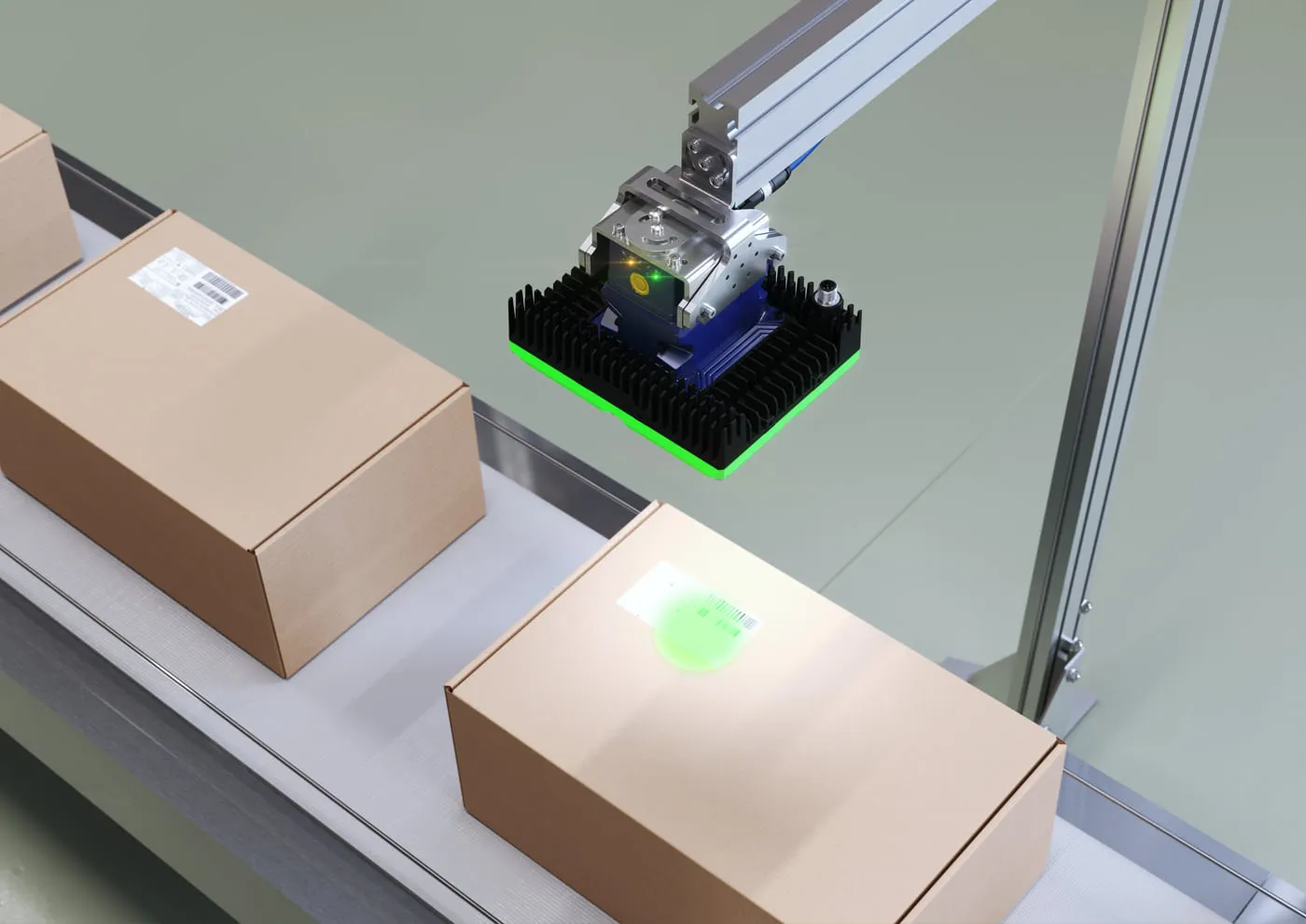

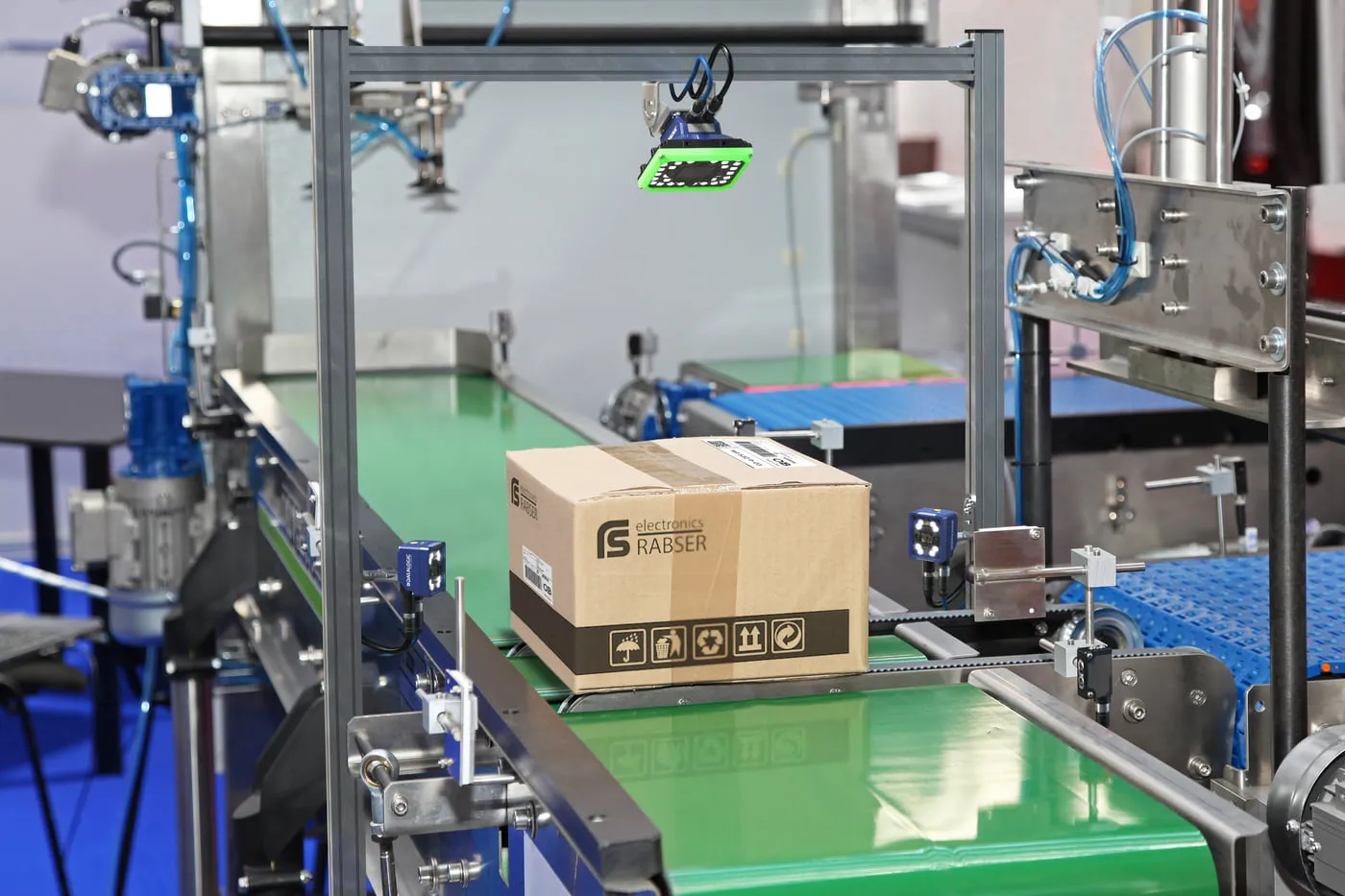

Sabit barkod okuyucu, hattın bir noktasına kalıcı olarak monte edilen ve ürün önünden geçtiğinde bir fotosel, enkoder ya da PLC komutuyla tetiklenerek okuma yapan cihazdır. Operatör gerektirmez, çevrim süresine ek yük bindirmez ve okuma sonucunu doğrudan kontrol sistemine verir. Bu sayfa, doğru modeli seçerken hangi soruları hangi sırayla sormanız gerektiğini anlatır.

Önce kodu ve hattı tanımlayın

Seçim cihazdan değil koddan başlar. Cevaplanması gereken beş soru vardır: kod tipi 1D mi 2D mi, en dar çubuk veya hücrenin modül genişliği kaç milimetre, kod hangi yüzeyde ve nasıl üretiliyor, ürün okuyucunun önünden hangi hızda geçiyor, okuma noktasında ne kadar montaj hacmi var. Bu beş cevap, aşağıdaki bütün adımları belirler.

1D mi, 2D mi

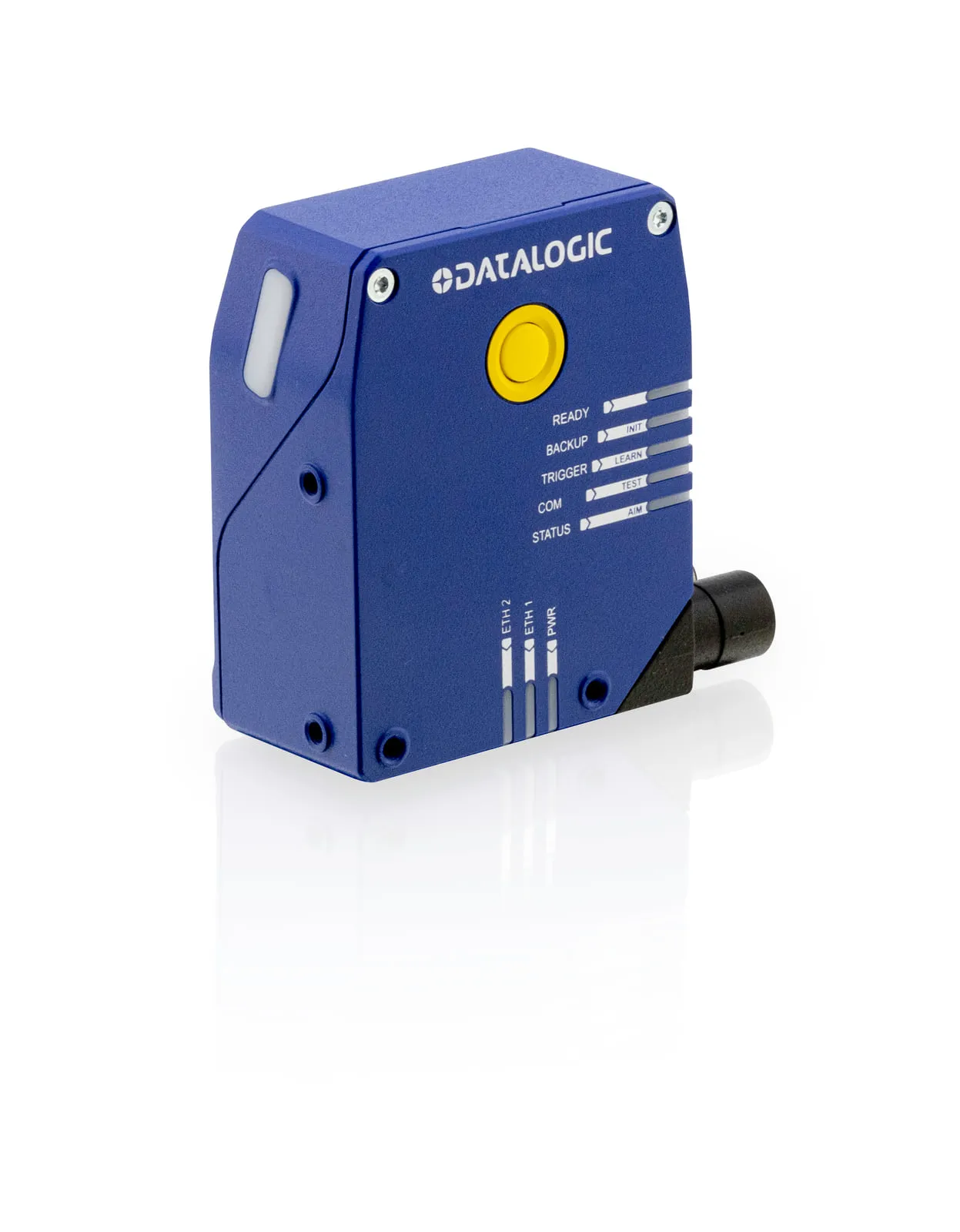

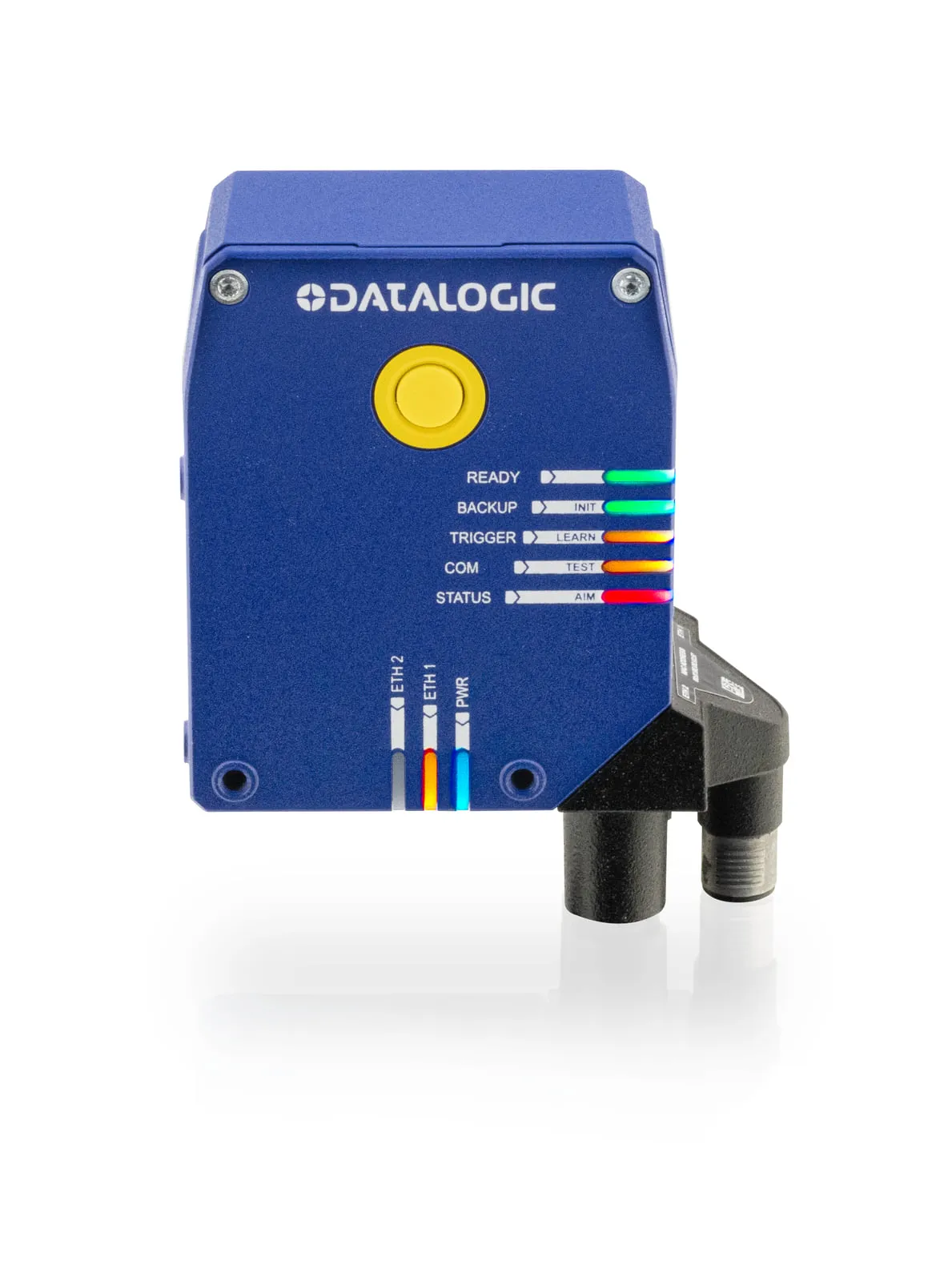

Yalnızca çizgi barkod okunacaksa ve alan dar ise doğrusal sensörlü modeller yeterlidir. BLADE 100 ve BLADE 200 bu sınıftadır; hareketli parça ve lazer içermezler, saniyede 270 kare hızla çalışırlar ve kompakt gövdeleriyle makine içine sığarlar. BLADE 100 yaklaşık 40-320 mm aralığında, BLADE 200 ise üç odak noktasıyla 600 mm’ye kadar okur.

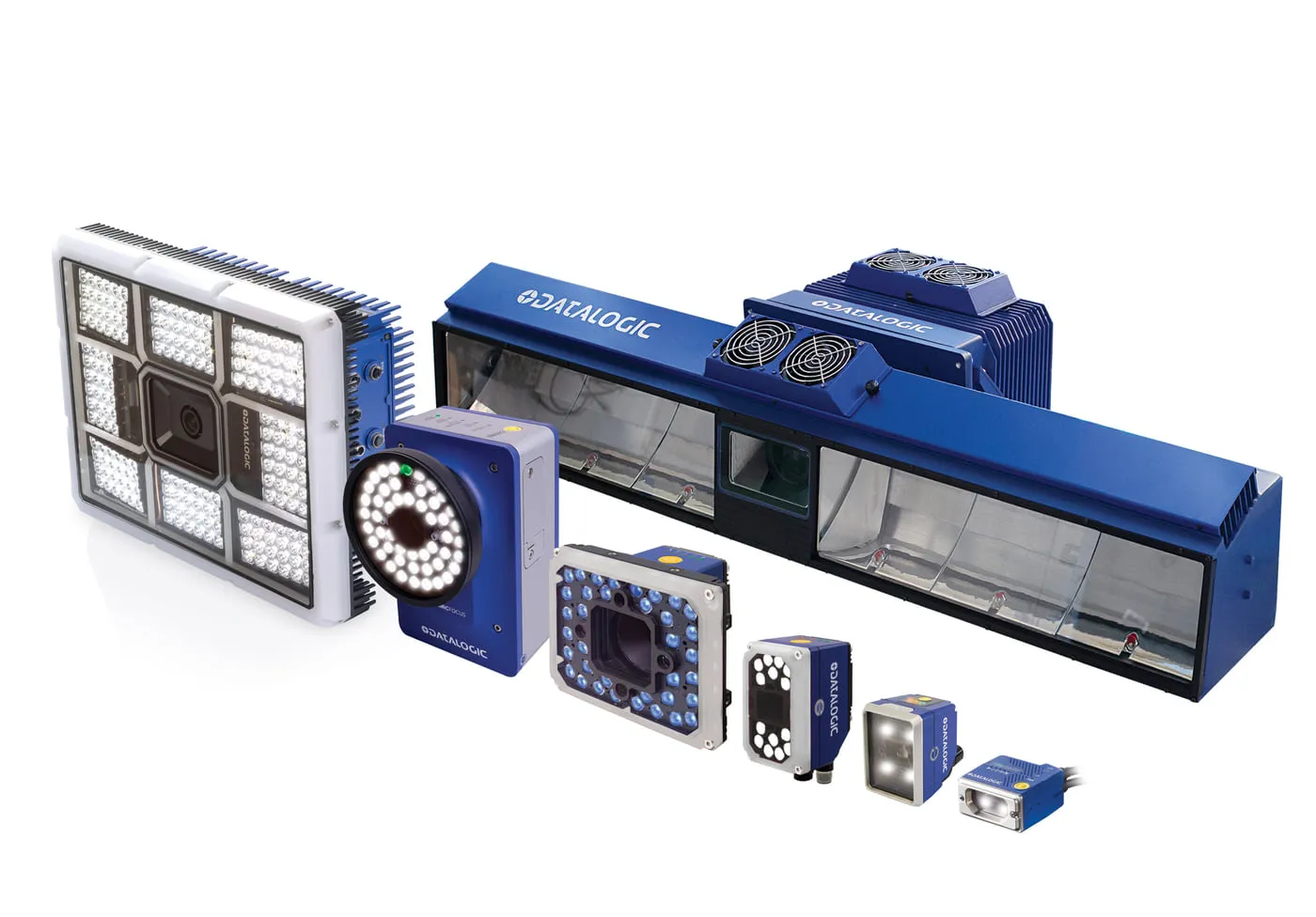

Data Matrix, QR ya da karışık kod tipi söz konusuysa 2D imager gerekir. Matrix ailesi burada devreye girer ve kompakt gövdeden geniş bant tarayan yüksek çözünürlüklü modellere kadar geniş bir aralığı kapsar.

Çözünürlüğü hesaplayın

Pratik kural şudur: görüş alanı genişliğini kod modül genişliğine bölün, çıkan sayıyı gereken piksel/modül katsayısıyla çarpın. Basılı ve kontrastı iyi kodlarda katsayı 2-3, düşük kontrastlı veya doğrudan yüzeye işlenmiş kodlarda 5 ve üzeridir.

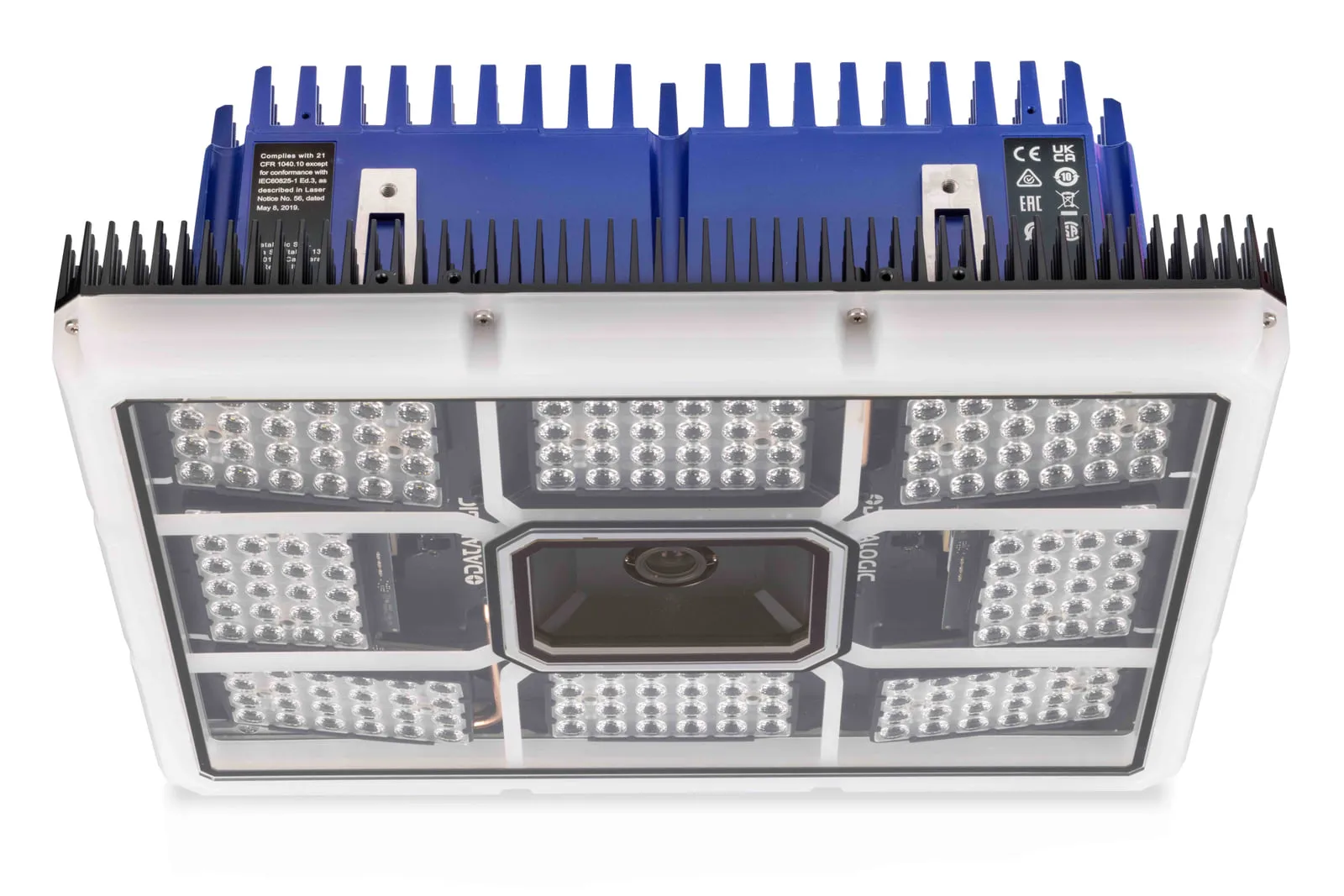

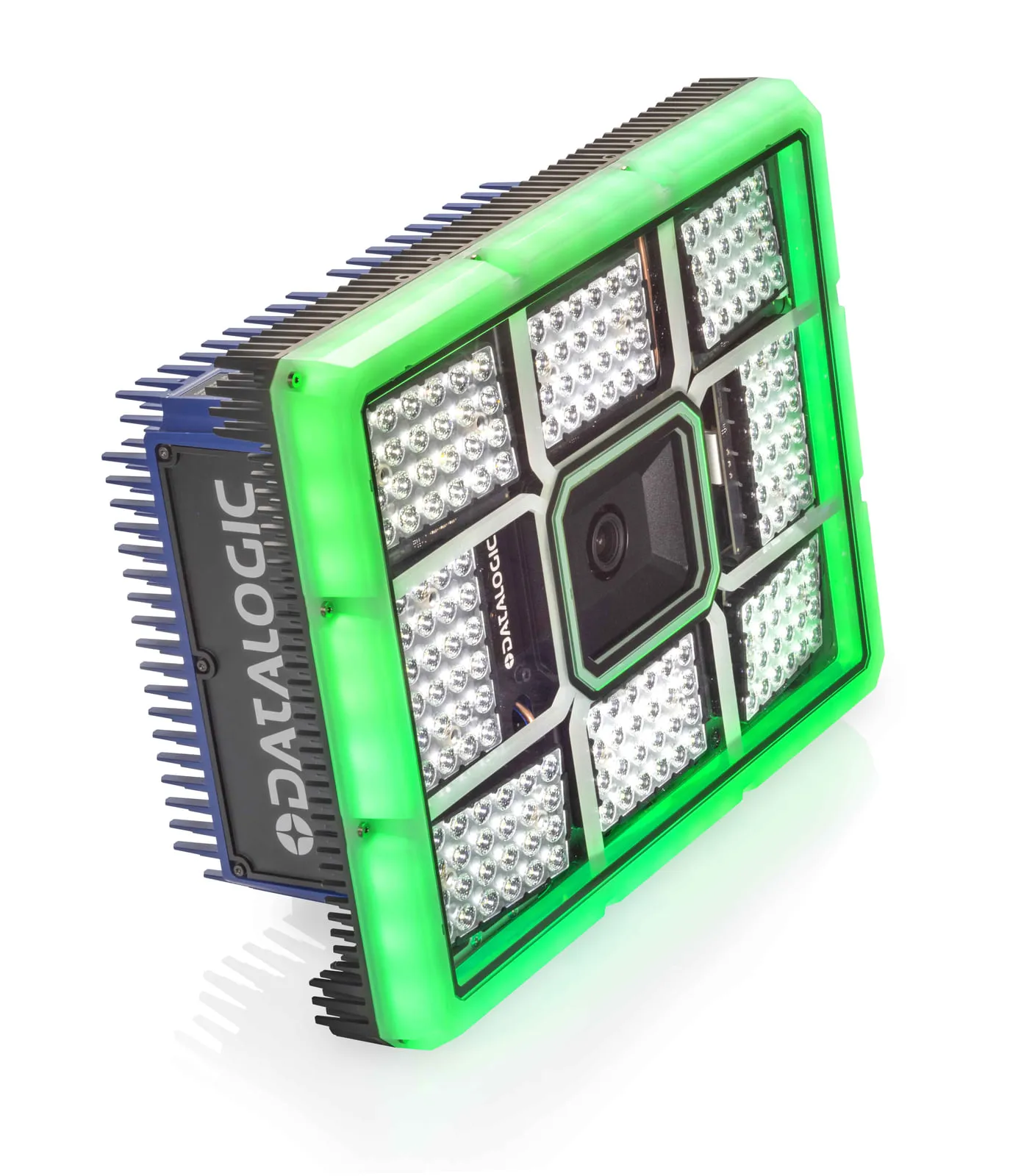

Örnek: 400 mm genişliğinde bir bantta 0,25 mm modüllü kod okunacaksa, 400 / 0,25 = 1600 modül; modül başına 3 piksel istendiğinde yaklaşık 4800 piksel genişliğinde bir sensör gerekir. Bu, 16 MP sınıfındaki Matrix 830 gibi geniş sensörlü bir modeli işaret eder. 1200 mm gibi daha geniş bantlarda 28 MP sensörlü Matrix 930 tek cihazla kapsama sağlar ve ikinci okuyucu ihtiyacını ortadan kaldırır.

Uygulamaya göre aile seçimi

Dar montaj hacmi ve OEM makine. Matrix 120 sınıfının en küçük gövdelerinden birine sahiptir ve alet gerektirmeyen üç ön kalibreli odak pozisyonuyla kurulumu hızlandırır. Makine üreticileri için uygundur.

Zor yüzey ve DPM. Matrix 220, polarize ve difüze aydınlatmayı tek gövdede birleştiren aydınlatıcısıyla dökme metal, işlenmiş yüzey ve parlak plastik üzerindeki kodlarda ayrışır. Elektronik odak sayesinde reçete değişiminde odak uzaktan güncellenir.

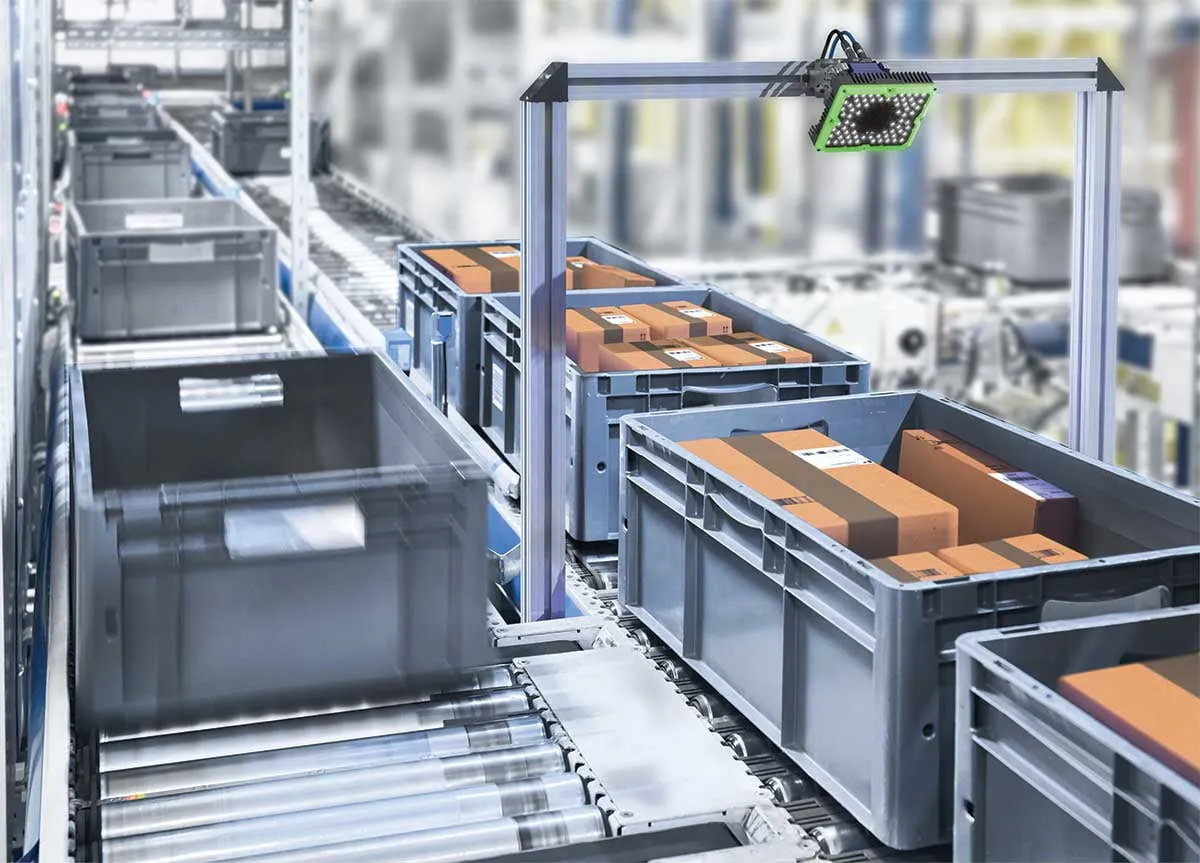

Üretim hattı ve intralojistik. Matrix 320 iki sensör seçeneğiyle gelir. 2 MP model 16:9 formatta 60 kare/s ile hızlı hatlarda avantajlıdır ve sıvı lens modellerinde elektronik odak sunar. 5 MP model daha yüksek detayla geniş alanı tek karede kapsar, gömülü mesafe ve oryantasyon sensörleriyle gelir.

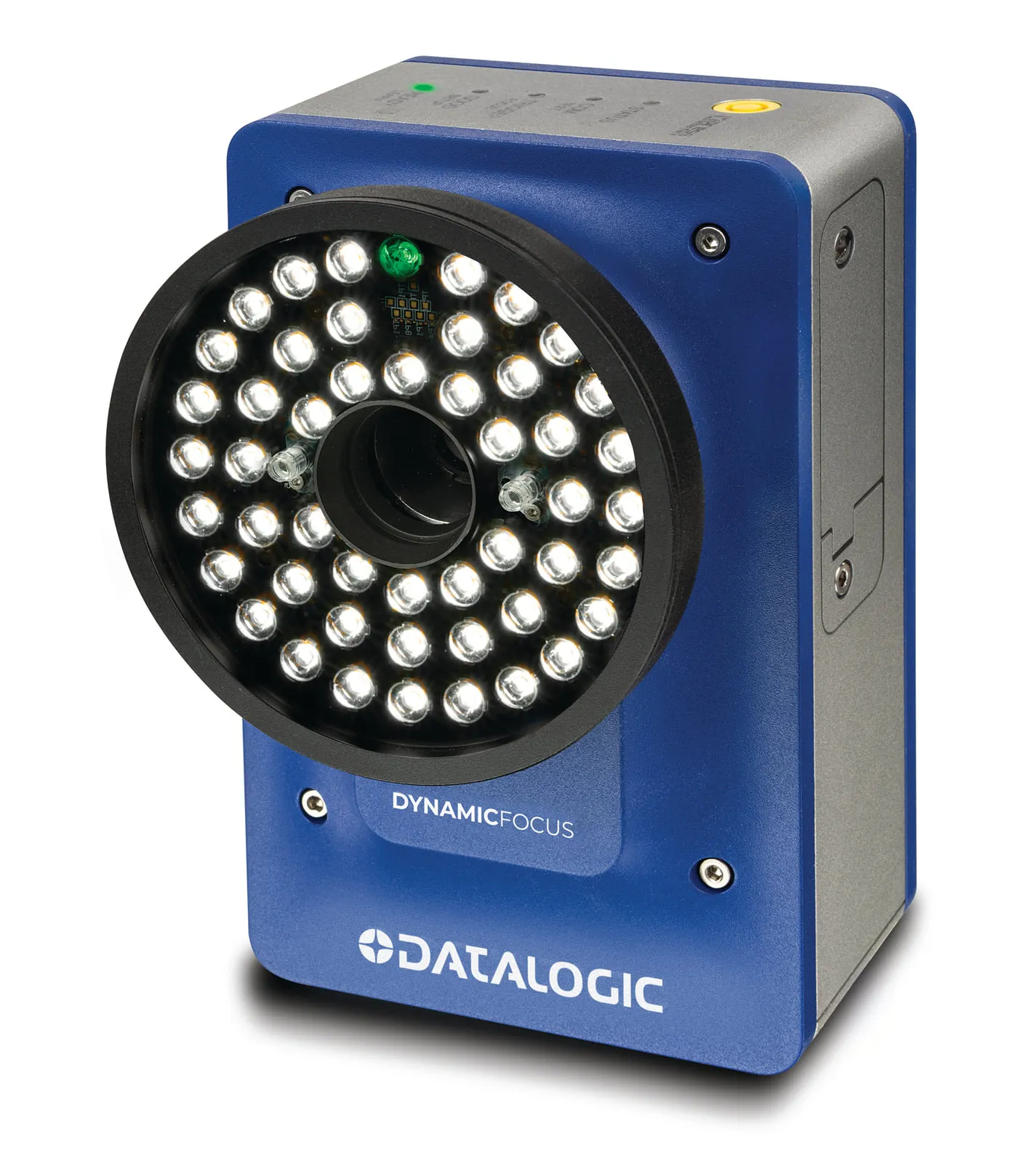

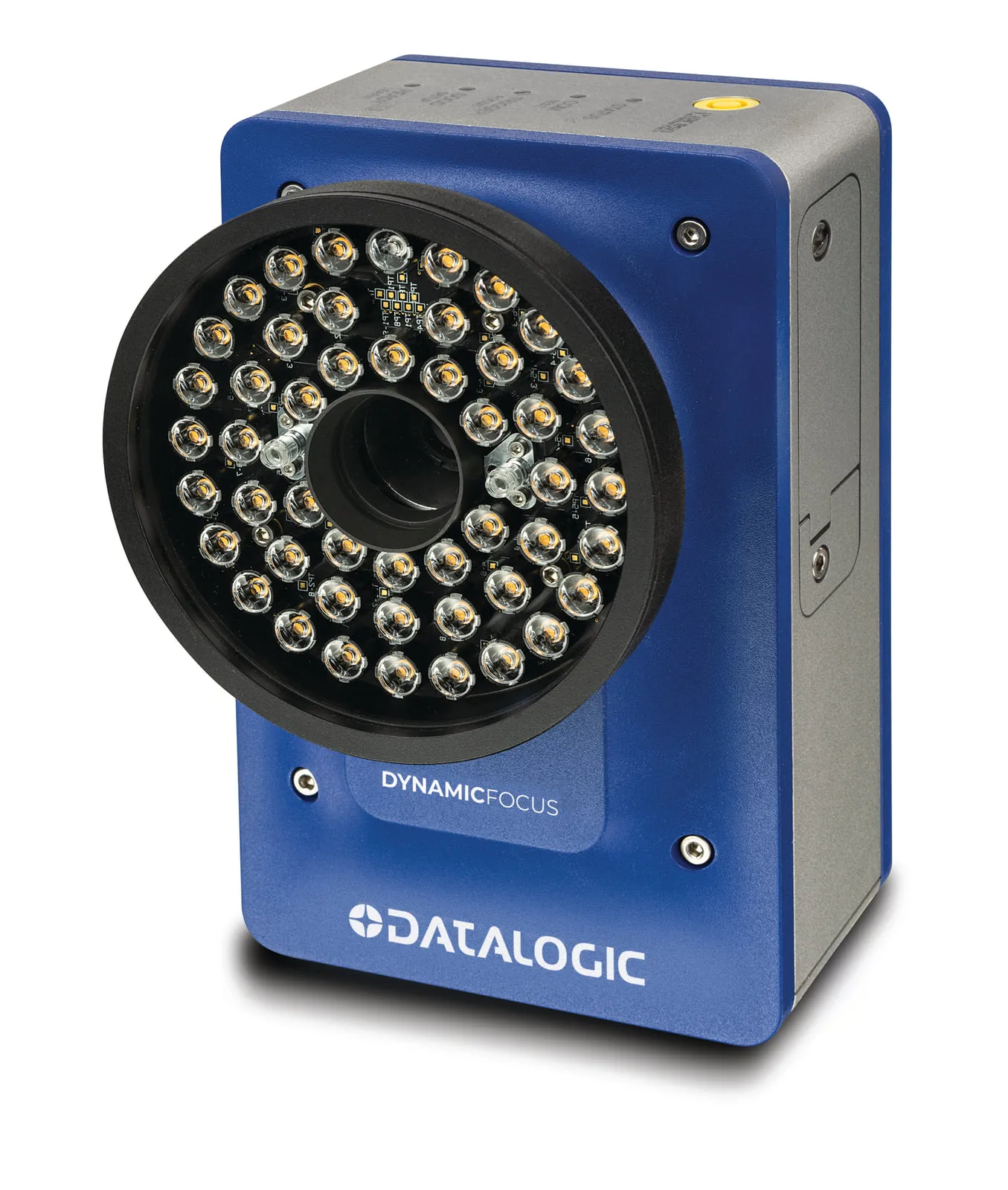

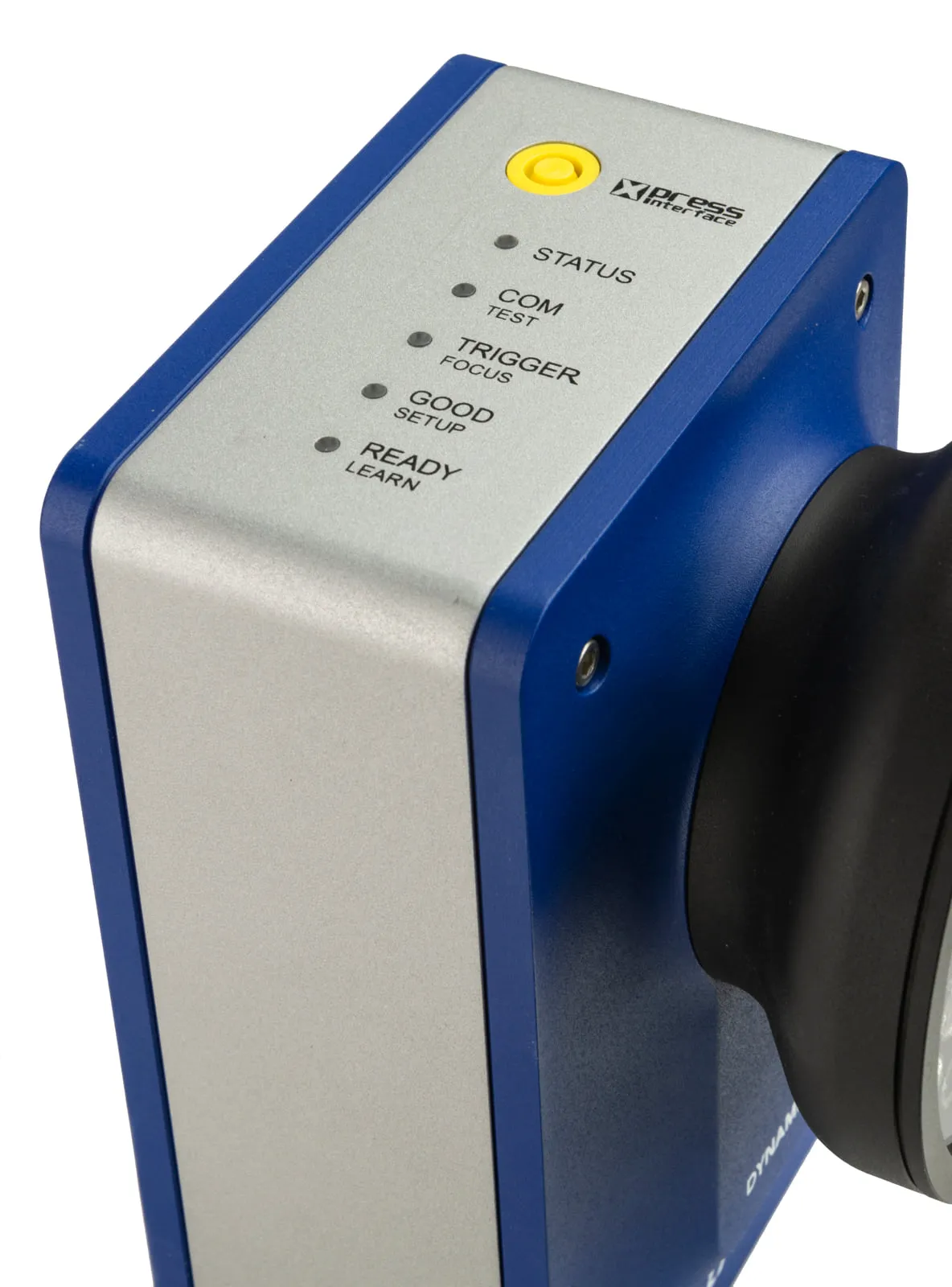

Yüksek hızlı taşıma ve tasnif. Matrix 830, Matrix 930, AV500 ve AV900 bu sınıftadır. Dinamik odaklama sayesinde farklı yükseklikteki koliler tek geçişte okunur, PackTrack özelliği paketler arası boşluğu daraltarak hat kapasitesini artırır.

Aydınlatma ve montaj açısı

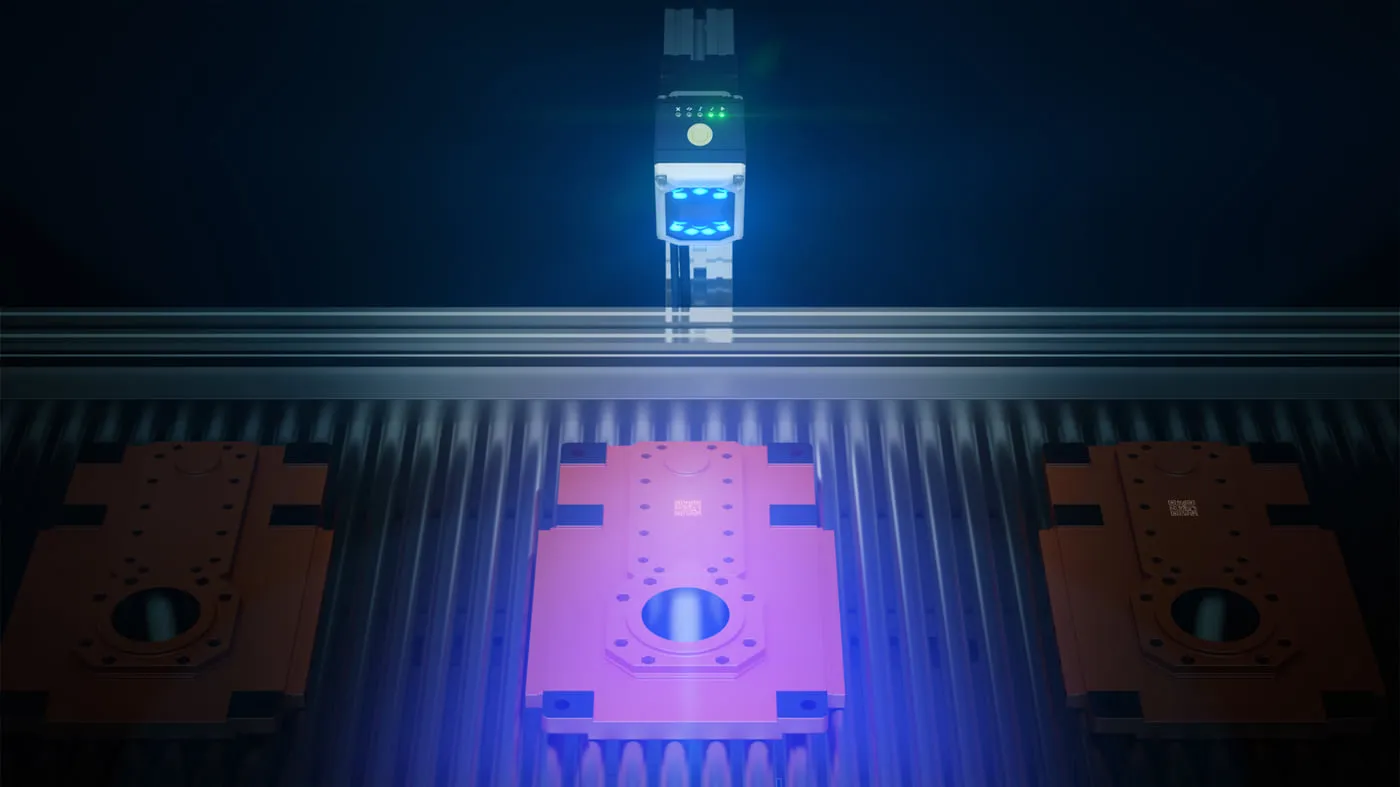

Aydınlatma renginin seçimi kod ile zemin arasındaki kontrastı belirler. Kırmızı ışık genel amaçlıdır, mavi ışık metal ve düşük kontrastlı yüzeylerde ayrıntıyı öne çıkarır, beyaz ışık renkli ambalajlarda tercih edilir. Parlak yüzeylerde okuyucu doğrudan dik değil, birkaç derece açıyla monte edilerek doğrudan yansıma sensörden uzaklaştırılır. Lazer markalama istasyonlarında YAG koruma filtresi ayrı bir gerekliliktir.

Haberleşme ve ortam

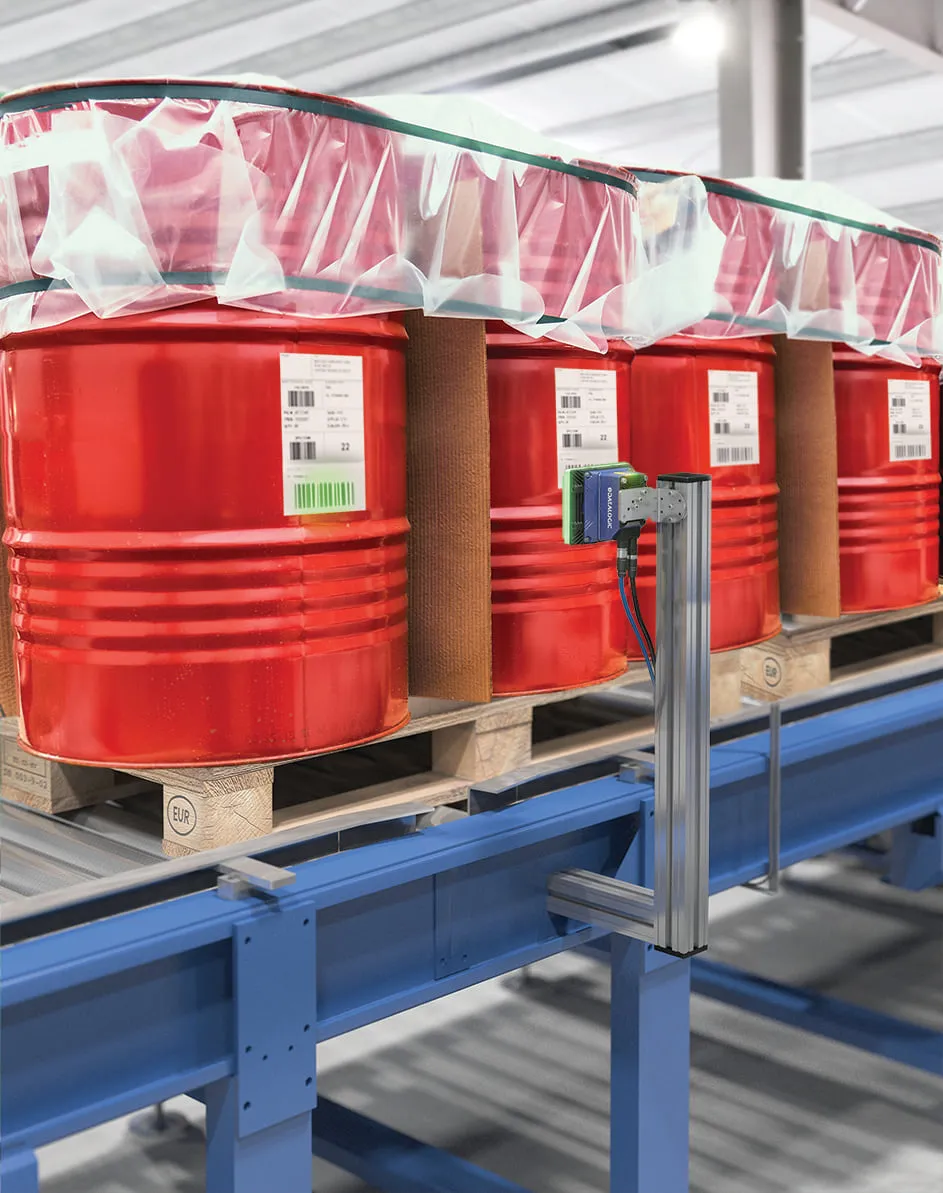

Modeller PROFINET IO, EtherNet/IP ve Modbus TCP ile PLC’ye bağlanır, OPC UA ile üst sistemlere veri verir; seri hat ve dijital giriş-çıkış her modelde bulunur. PoE destekli modellerde tek kabloyla besleme ve haberleşme sağlanarak kablolama sadeleşir. Ortam tarafında IP65 ve IP67 koruma sınıfları, çalışma sıcaklığı aralığı ve kükürt gazı dayanımı gibi başlıklar özellikle gıda, kimya ve döküm tesislerinde belirleyicidir.

Kodunuzun numunesini ve hat bilgilerini iletin, okuma testini yapıp doğru model ve lens kombinasyonunu birlikte belirleyelim.
