Datalogic Matrix 120
Dar montaj hacimlerine sığan ultra kompakt endüstriyel 2D kod okuyucu. Elektronik, gıda-içecek ve OEM makine üreticileri için Matrix ailesinin giriş seviyesi modeli.

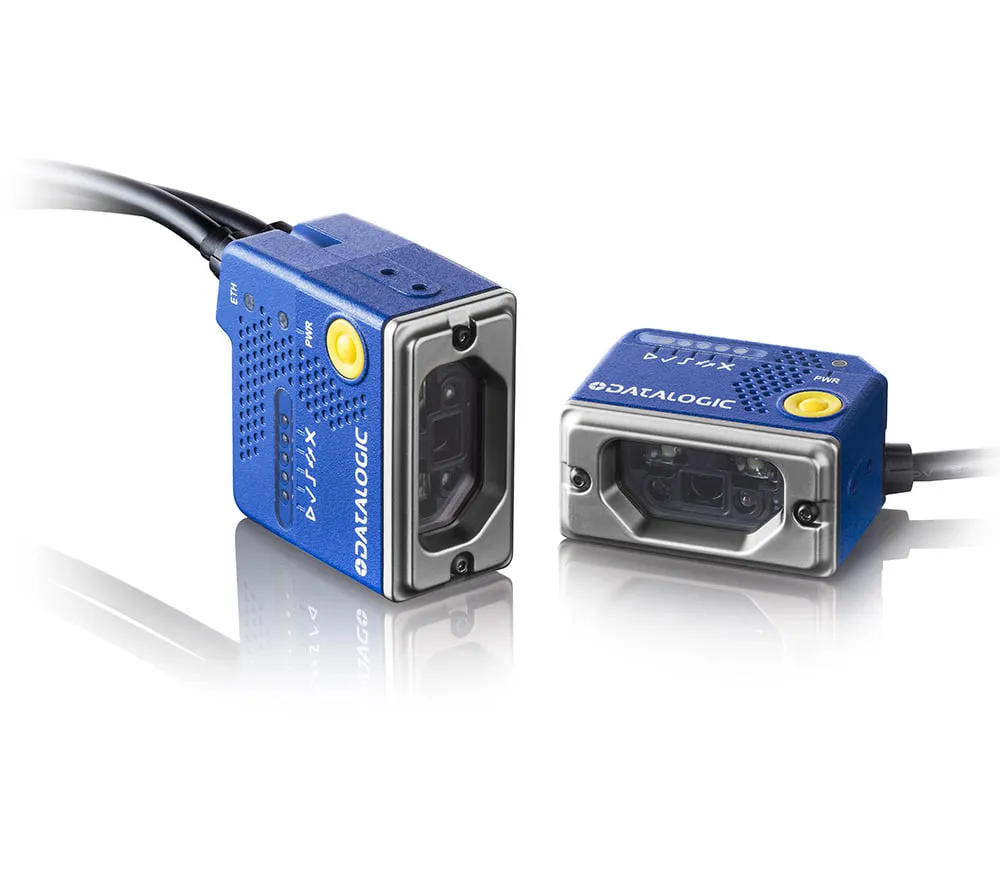

- Sınıfının en küçük gövdesi: SER+USB modelinde 45.4 × 31.1 × 23.5 mm
- Gövdeye gömülü 10/100 Mbit/s Ethernet ve dört endüstriyel protokol (PROFINET-IO, EtherNet/IP, Modbus TCP, TCP/IP)
- İki sensör seçeneği: WVGA 752 × 480 px veya 1.2 MP 1280 × 960 px, global shutter
- Üç ön kalibreli odak pozisyonu ile alet gerektirmeyen kurulum
- WVGA modelinde 57 kare/s'ye kadar görüntü hızı
- Digimarc Barcode (DWCODE) okuyabilen kırmızı ışıklı model
- ESD güvenli, geniş açılı ve polarize filtreli varyantlar
- IP65 koruma ve ISO EN 60068-2-43'e göre kükürt gazı dayanımı
Datalogic Matrix 120, montaj hacminin sınırlı olduğu makineler ve giriş seviyesi fabrika otomasyonu istasyonları için tasarlanmış ultra kompakt endüstriyel 2D kod okuyucudur. Melka Teknik, Datalogic Türkiye distribütörü olarak Matrix 120’yi tedarik eder, hat üzerinde devreye alır ve okuma parametrelerini uygulamanıza göre ayarlar. Seri + USB gövdesi 45.4 × 31.1 × 23.5 mm ölçüsündedir; Ethernet arayüzü gövdeye gömülü olan versiyon ise kompakt 2D imager sınıfının en küçük Ethernet’li seçeneklerinden biridir. Bu boyut avantajı, başka bir okuyucunun sığmadığı besleyici, dolum veya etiketleme istasyonlarına doğrudan yerleştirme imkanı verir.
Nerede kullanılır
Elektronik üretimde PCB kartlarının izlenebilirliği, Matrix 120’nin en yaygın kullanım alanıdır; ESD güvenli varyantları montaj hatlarındaki statik elektrik riskini düşürür. Fabrika otomasyonunda print and apply makinelerinde basılan etiketin doğrulanması, gıda ve içecek hatlarında ambalaj izlenebilirliği için kullanılır. Camsız plastik okuma penceresi bu tür ıslak ve temizlik kimyasallarına maruz kalan ortamlarda avantaj sağlar. Kükürt gazı dayanımı sayesinde lastik üretiminin kaba imalat, son işlem ve kontrol istasyonlarında da çalışabilir. OEM tarafında biletleme kiosklarında, klinik laboratuvarlarda numune tüplerinin tanımlanmasında ve kimyasal/biyomedikal analiz cihazlarının içinde gömülü bileşen olarak yer alır.
Öne çıkan özellikler
Odaklama sistemi, alet gerektirmeden üç ön kalibreli pozisyona alınabilir. WVGA modelde bu pozisyonlar 45, 70 ve 125 mm; 1.2 MP modelde 45, 80 ve 125 mm’dir. Böylece devreye alma sırasında lens ayarıyla uğraşmak yerine uygulamaya en yakın pozisyon seçilir.
Kırmızı ışıklı Digimarc modeli, DWCODE olarak adlandırılan Digimarc Barcode teknolojisini okuyabilir. Digimarc, ambalajın yüzeyine dağıtılmış ve gözle görülmeyen bir kod katmanıdır; ürün ambalajın hangi yüzü kameraya bakarsa baksın tanımlanabilir.
Geniş açılı (WA) modeller yakın mesafe okuma için, polarize filtreli (PLZR) modeller ise 90 derece montaj ve parlayan yüzeyler için üretilmiştir. Okuma her kod tipinde omnidirectional yani yöne bağımsızdır, tek karede birden fazla kod okunabilir.

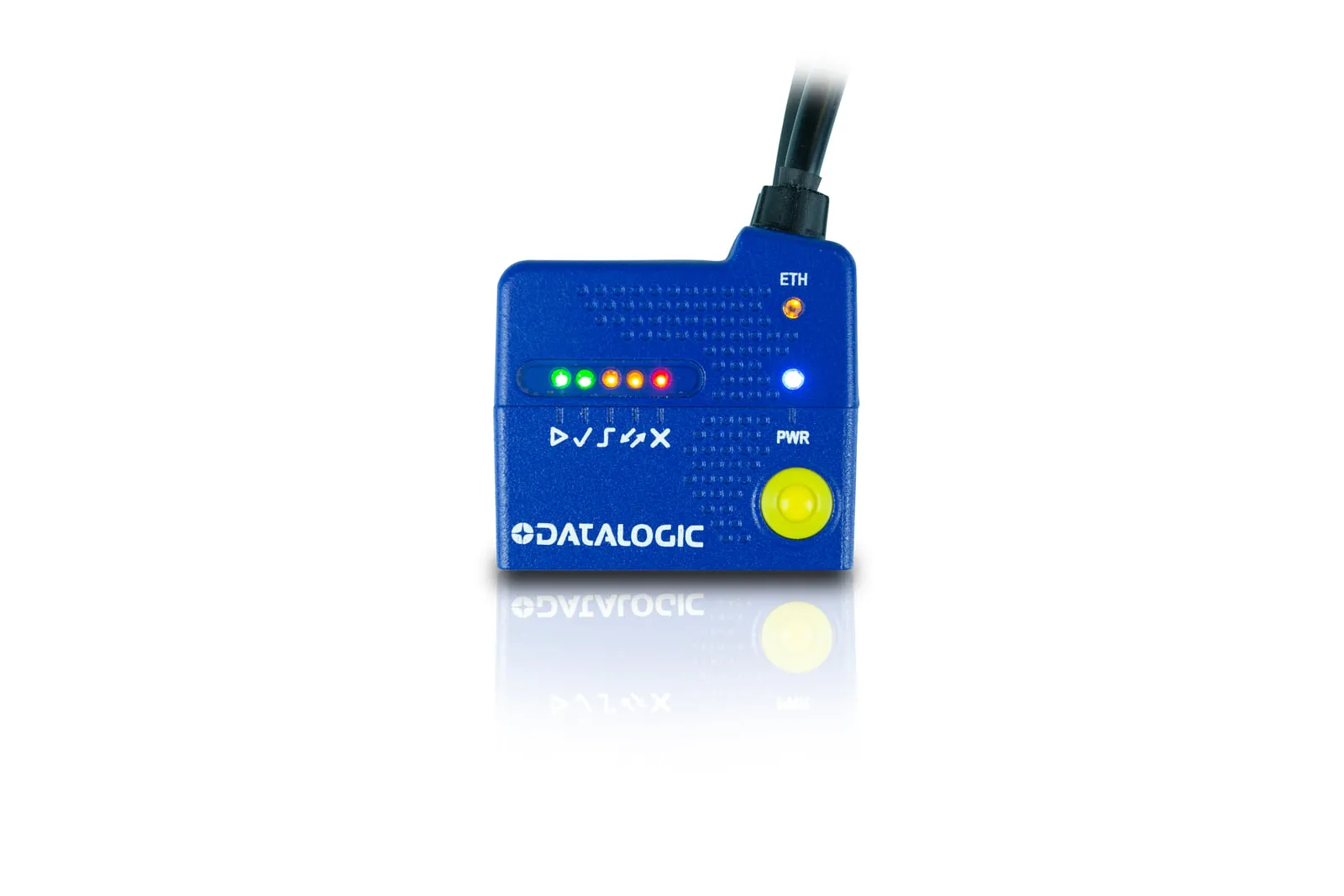

DL.CODE yapılandırma yazılımı Windows üzerinde çalışır ve seri hat veya Ethernet üzerinden bağlanır. Cihaz üzerindeki X-PRESS tuşu ve LED tabanlı arayüz ile bilgisayar bağlamadan da temel kurulum yapılabilir; Green Spot teknolojisi operatöre okuma başarısını doğrudan ürün üzerinde gösterir.
Model seçimi
Seçim dört başlıkta yapılır. Birincisi sensör: standart kodlar için WVGA, küçük modüllü veya yüksek çözünürlüklü kodlar için 1.2 MP. İkincisi bağlantı: sadece seri ve USB gerekiyorsa SER+USB, PLC ile fieldbus üzerinden konuşulacaksa SER+ETH. Üçüncüsü ortam: elektronik hatlar için ESD güvenli versiyon. Dördüncüsü optik: çok yakın mesafe için geniş açılı (WA), parlak yüzey veya 90 derece montaj için polarize (PLZR), Digimarc gerekiyorsa kırmızı ışıklı Digimarc modeli. Kod kütüphanesi de 1D veya 1D+2D olarak sipariş kodunda ayrışır, bu yüzden ileride 2D kod okuma ihtiyacı doğabilecekse 1D+2D versiyon seçilmelidir. Uygulamanızı iletin, doğru modeli birlikte belirleyelim.
Teknik özellikler
| Sensör | WVGA 752 × 480 px veya 1.2 MP 1280 × 960 px, global shutter CMOS |
|---|---|
| Okuma mesafesi | WVGA 25 - 190 mm, 1.2 MP 25 - 220 mm |
| Odaklama | Manuel, üç ön kalibreli pozisyon (WVGA 45 / 70 / 125 mm, 1.2 MP 45 / 80 / 125 mm) |
| Kare hızı | WVGA 57 kare/s'ye kadar, 1.2 MP 36 kare/s'ye kadar |
| Dahili bellek | 128 MB |
| Okunabilen kodlar | Tüm standart 1D sembolojiler; Data Matrix, QR Code, Micro QR, Maxicode, Aztec, Dot Code; Royal Mail, Japan Post, Planet, Postnet posta kodları; Digimarc DWCODE |
| Kod yönü | Omnidirectional (tüm kod tiplerinde her yönde okuma) |
| Seri ve USB arayüzleri | RS-232 / RS-422 FD (2400 - 115200 bit/s), USB 2.0 High Speed (USB-CDC, USB-HID) |
| Ethernet | 10/100 Mbit/s, yalnızca SER+ETH modellerinde; TCP/IP, EtherNet/IP, PROFINET-IO, Modbus TCP |
| Dijital giriş/çıkış | 2 giriş + 2 çıkış, yazılımdan PNP/NPN seçilebilir |
| Besleme ve tüketim | 5 - 30 VDC; 1.6 - 2.4 W |
| Koruma sınıfı | IP65 |
| Çalışma sıcaklığı | 0 - 45 °C |
| Kükürt gazı dayanımı | Tüm modellerde, ISO EN 60068-2-43 |
| Gövde malzemesi | Zama (çinko alaşım) gövde, plastik okuma penceresi kapağı |
| Ölçüler | 45.4 × 31.1 × 23.5 mm (SER+USB), 45.4 × 48.5 × 23.5 mm (SER+ETH) |
| Ağırlık | 117 g kablolu (SER+USB), 200 g kablolu (SER+ETH) |
| Kurulum ve programlama | DL.CODE (Windows), X-PRESS tuş takımı, seri veya Ethernet üzerinden Host Mode |
Modeller ve parça numaraları
Aradığınız parça numarasını ya da özelliği tabloda filtreleyebilirsiniz. Doğru modelden emin değilseniz teklif formundan uygulamanızı yazın, birlikte belirleyelim.
| Parça no | Model | Sensör | Bağlantı | Tip | Kod kütüphanesi |
|---|---|---|---|---|---|
| 937800000 | MATRIX 120 210-000 WVGA SER+USB STD | WVGA | Seri + USB | Standart | 1D + 2D |
| 937800001 | MATRIX 120 210-010 WVGA SER+ETH STD | WVGA | Seri + Ethernet | Standart | 1D + 2D |
| 937800002 | MATRIX 120 210-001 WVGA SER+USB ESD | WVGA | Seri + USB | ESD güvenli | 1D + 2D |
| 937800003 | MATRIX 120 210-011 WVGA SER+ETH ESD | WVGA | Seri + Ethernet | ESD güvenli | 1D + 2D |
| 937800004 | MATRIX 120 310-001 1.2MP SER+USB ESD | 1.2 MP | Seri + USB | ESD güvenli | 1D + 2D |
| 937800005 | MATRIX 120 310-011 1.2MP SER+ETH ESD | 1.2 MP | Seri + Ethernet | ESD güvenli | 1D + 2D |
| 937800006 | MATRIX 120 210-100 WVGA SER+USB 1D | WVGA | Seri + USB | Standart | 1D |
| 937800007 | MATRIX 120 210-110 WVGA SER+ETH 1D | WVGA | Seri + Ethernet | Standart | 1D |
| 937800008 | MATRIX 120 311-000 1.2MP SER+USB WA | 1.2 MP | Seri + USB | Geniş açı (WA) | 1D + 2D |
| 937800009 | MATRIX 120 311-010 1.2MP SER+ETH WA | 1.2 MP | Seri + Ethernet | Geniş açı (WA) | 1D + 2D |
| 937800010 | MATRIX 120 311-100 1.2MP SER+USB WA 1D | 1.2 MP | Seri + USB | Geniş açı (WA) | 1D |
| 937800011 | MATRIX 120 311-110 1.2MP SER+ETH WA 1D | 1.2 MP | Seri + Ethernet | Geniş açı (WA) | 1D |
| 937800014 | MATRIX 120 311-005 1.2MP SER+USB WA PLZR | 1.2 MP | Seri + USB | Geniş açı, polarize (PLZR) | 1D + 2D |
| 937800015 | MATRIX 120 311-015 1.2MP SER+ETH WA PLZR | 1.2 MP | Seri + Ethernet | Geniş açı, polarize (PLZR) | 1D + 2D |
| 937800045 | MATRIX 120 310-01A 1.2MP SER+ETH Digimarc | 1.2 MP | Seri + Ethernet | Digimarc | 1D + 2D + DWCODE |
Dokümanlar
Yazılım ve indirmeler
Datalogic Matrix 120 hakkında sık sorulan sorular
Matrix 120 hangi haberleşme protokollerini destekler?
SER+ETH modelleri gövdeye gömülü 10/100 Mbit/s Ethernet üzerinden TCP/IP, EtherNet/IP, PROFINET-IO ve Modbus TCP protokollerini destekler. Tüm modellerde ayrıca RS-232 veya RS-422 FD seri hat (2400 - 115200 bit/s) bulunur; SER+USB modelleri ise USB 2.0 High Speed üzerinden USB-CDC ve USB-HID modlarında çalışır.
Matrix 120 WVGA ile 1.2 MP model arasındaki fark nedir?
WVGA modelin sensörü 752 × 480 px, 1.2 MP modelin sensörü 1280 × 960 px'tir. Yüksek çözünürlüklü veya küçük modüllü kodlarda 1.2 MP tercih edilir; buna karşılık WVGA modeli 57 kare/s'ye kadar çıkarak daha hızlı hatlarda avantaj sağlar. Okuma mesafesi WVGA'da 25 - 190 mm, 1.2 MP'de 25 - 220 mm'dir.
Matrix 120 gıda ve elektronik ortamlarında kullanılabilir mi?
Evet. Okuma penceresi camsız plastik kapak olduğu için gıda ve içecek üretim alanlarına uygundur, ESD güvenli varyantları ise elektronik montaj hatlarında statik elektrik riskini azaltır. Tüm modeller ISO EN 60068-2-43'e göre kükürt gazına dayanıklıdır ve IP65 koruma sınıfındadır.
Kurulum, eğitim ve arıza desteği veriyoruz
Datalogic cihazları için Türkiye geneli teknik servis hizmetimiz var.
Sözlükten
- 2D barkod
- İki boyutlu barkod, veriyi hem yatay hem dikey eksende kodlayarak aynı alana çok daha fazla karakter sığdıran sembolojidir. Data Matrix, QR kod ve PDF417 başlıca örnekleridir. Yerleşik hata düzeltme sayesinde sembolün bir bölümü çizilse, kirlense veya aşınsa bile içerik geri kazanılabilir. Deseni tek bir çizgi boyunca tarayan lazer okuyucular 2D kodları çözemez; kamera ve görüntü işleme kullanan imager tipi okuyucular gerekir. Parça izlenebilirliği, ilaç serileştirme ve lojistik etiketlerinde standart hâline gelmiştir.
- EtherNet/IP
- EtherNet/IP, ODVA tarafından yönetilen ve Common Industrial Protocol'u (CIP) standart Ethernet üzerinde taşıyan endüstriyel haberleşme protokolüdür. Buradaki IP kısaltması Internet Protocol değil Industrial Protocol anlamına gelir. Döngüsel veri için UDP tabanlı implicit mesajlaşma, yapılandırma ve teşhis için TCP tabanlı explicit mesajlaşma kullanır. Cihazlar EDS dosyasıyla tanımlanır. Rockwell Automation ve Allen-Bradley kontrolörlerin bulunduğu tesislerde standarttır; barkod okuyucular okunan veriyi doğrudan PLC etiketlerine yazacak biçimde yapılandırılır.
- Modbus TCP
- Modbus TCP, 1979'da seri hat için tanımlanan Modbus protokolünün TCP/IP ağı üzerinde taşınan sürümüdür. İstemci-sunucu modeliyle çalışır ve veriyi coil, discrete input, input register ve holding register olmak üzere dört basit alanda tutar. Yapısının sade ve açık olması sayesinde PLC, SCADA, HMI, ölçüm cihazı ve okuyucular arasında üretici bağımsız veri alışverişi sağlar. Gerçek zamanlılık garantisi ve yerleşik güvenlik mekanizması yoktur; bu nedenle çevrim süresi kritik olmayan izleme ve raporlama görevlerinde tercih edilir.
- PLC
- PLC (Programmable Logic Controller), endüstriyel süreçleri sensörlerden gelen girişlere göre yöneten ve çıkışlarını döngüsel olarak güncelleyen programlanabilir kontrolördür. Program; IEC 61131-3'te tanımlanan merdiven diyagramı, yapısal metin veya fonksiyon blok gibi dillerle yazılır. Titreşime, sıcaklık değişimine ve elektriksel gürültüye dayanacak biçimde tasarlanır, saha koşullarında yıllarca kesintisiz çalışır. Barkod okuyucu ile PLC arasındaki bağlantı; okuma sonucuna göre hattın durdurulması, hatalı ürünün ayrıştırılması veya bir sonraki istasyona veri aktarılması için kurulur.
