Datalogic Matrix 320 - 2MP
16:9 formatlı 2 MP sensörü ile geniş görüş alanı sunan endüstriyel 2D kod okuyucu. Üretim hatları ve intralojistik izlenebilirlik uygulamaları için tasarlandı.
22 modelİncele
Datalogic2D imagerintralojistikizlenebilirlik
Datalogic Matrix 320 - 5MP
5 MP sensör ve C-Mount optik ile geniş görüş alanı gerektiren intralojistik ve üretim izlenebilirliği uygulamaları için tasarlanmış endüstriyel 2D kod okuyucu.
- 5 MP (2560 × 1936) global shutter sensör, 1/1.8 inç format, 25 kare/s
- C-Mount optik ile 8 mm'den 50 mm'ye kadar altı lens seçeneği
- 36 LED çok yüksek güç veya 72 LED ultra yüksek güç aydınlatma
- 100 - 2500 mm ölçüm aralığına sahip gömülü mesafe sensörü
- Cihazın eğim ve yatış açısını izleyen gömülü oryantasyon sensörü
- Gigabit Ethernet (10/100/1000 Mbit/s) ve PROFINET IO, EtherNet/IP, Modbus TCP
- Nesneler arası boşluğu azaltan Packtrack takip yeteneği
- IP65 ve IP67 koruma, -10 ile 50 °C çalışma sıcaklığı
Datalogic Matrix 320 5MP, geniş görüş alanı ve yüksek çözünürlük gerektiren intralojistik ile üretim izlenebilirliği uygulamaları için tasarlanmış endüstriyel 2D kod okuyucudur. Melka Teknik, Datalogic Türkiye distribütörü olarak Matrix 320 5MP’yi tedarik eder, lens ve aydınlatma kombinasyonunu uygulamaya göre seçer ve sahada devreye alır. 2560 × 1936 piksellik 1/1.8 inç global shutter sensörü, tek karede büyük bir alanı kapsarken bu alan içindeki küçük etiketleri de çözebilecek piksel yoğunluğunu korur. Bu, palet yüzeyi ya da karışık boyutlu kolilerin geçtiği konveyörler gibi tek okuyucuyla geniş alanın taranması gereken noktalarda okuyucu sayısını düşürür.
Nerede kullanılır
Ana hedef alan intralojistik, lojistik ve e-ticaret / perakende otomasyonudur. Forklift ile mal kabul ve sevkiyat palet toplama, yeniden etiketleme sonrası print and apply doğrulaması, otomatik veya manuel sipariş toplama ve sipariş doğrulama, tote (taşıma kasası) doğrulama, tekstil ve küçük parça izlenebilirliği, depalletizasyon ve paletleme, kafes hazırlama, palet izlenebilirliği ile streçleme, iade lojistiği süreçleri datasheet’te sayılan uygulamalardır.
Üretim tarafında otomotiv iş akışı (WIP) takibi ve izlenebilirlik, bileşen ve parça izlenebilirliği, ikincil ambalaj izlenebilirliği ile hat sonu izlenebilirliği için kullanılır.
Öne çıkan özellikler
Gömülü mesafe sensörü, 100 mm ile 2500 mm arasında nesne uzaklığını ölçer. Özellikle operatörün ürünü okuyucuya doğru tuttuğu sunum tipi istasyonlarda tetikleme ve odak seçimini otomatikleştirerek okuma verimini artırır. Yeni ızgara desenli nişan sistemi de operatöre görüş alanının sınırlarını doğrudan ürün üzerinde gösterir.
Gömülü oryantasyon sensörü cihazın eğim ve yatış açılarını ölçer. Okuyucuya çarpılması veya braketin gevşemesi durumunda açı değişikliği alarm olarak bildirilebilir; bu, sessizce bozulan okuma oranlarının erken fark edilmesini sağlar.
Packtrack yeteneği, konveyör üzerindeki nesneler arasındaki boşluğu azaltarak sistem verimini artırır. Kodun hangi pakete ait olduğunu izleyebildiği için ürünlerin birbirine yakın ilerlediği hatlarda karışıklık önlenir.

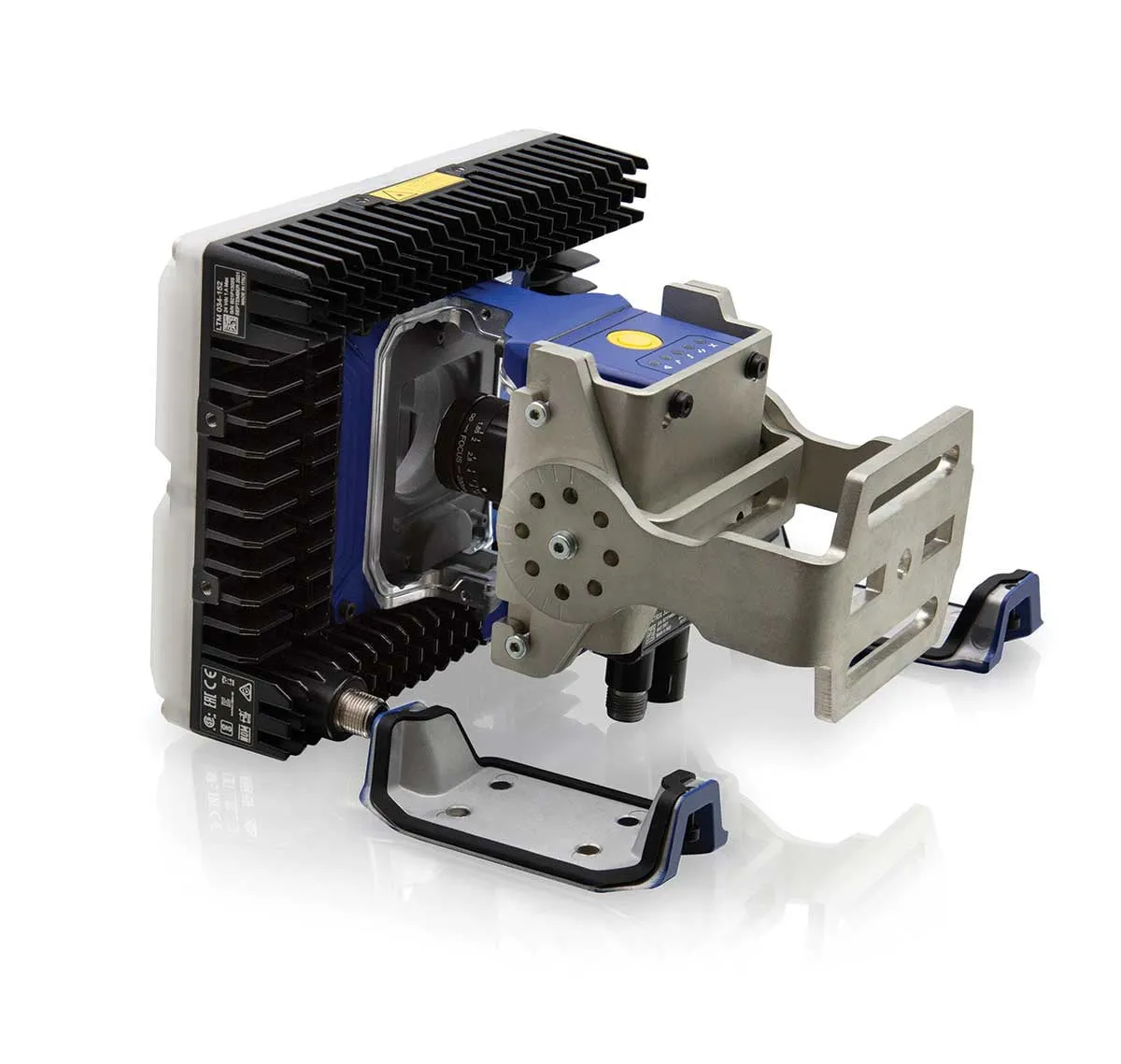

Akıllı adaptör, odak ve iris kalibrasyonunun cihazın içini ortam koşullarına açmadan yapılmasına imkan verir. Hızlı değiştirilebilir braket ise arıza durumunda cihazın kısa sürede sökülüp takılmasını sağlar.
Gigabit Ethernet hızındaki hızlı FTP görüntü kaydı, okunamayan kodların görüntülerinin sunucuya aktarılmasını ve performans analizinin yapılmasını sağlar. Web izleme arayüzü ile web Device Discovery, ağdaki okuyuculara tarayıcıdan erişimi kolaylaştırır. Yapılandırılabilir 360 derece çok renkli görsel geri bildirim ile Green Spot ve Red Spot LED’leri operatöre okuma sonucunu uzaktan gösterir.
Model seçimi
Matrix 320 5MP tek bir okuyucu gövdesi üzerine kurulur; seçim lens, aydınlatma ve aksesuar kombinasyonu üzerinden yapılır. Gövde C-Mount arayüzlüdür ve aydınlatıcı adaptörü ile birleşir.
Lens seçimi çalışma mesafesi ve görüş alanı genişliği ile belirlenir. 8 mm lens 50 derecelik açıyla en geniş alanı görür ve lens önünden 50 mm mesafeden itibaren çalışır; 12 mm için minimum 100 mm, 16, 25 ve 35 mm lensler için minimum 200 mm, 50 mm lens için minimum 400 mm çalışma mesafesi gerekir. Uzak mesafedeki dar hedefler için 35 veya 50 mm, yakın ve geniş alanlar için 8 veya 12 mm uygundur.

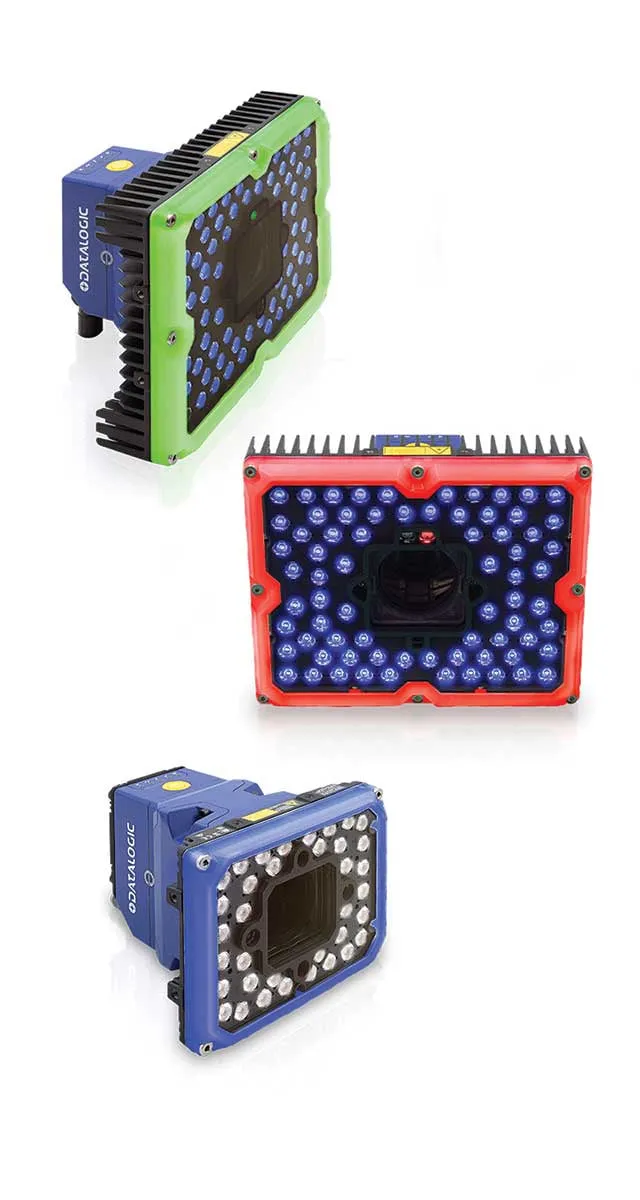

Aydınlatma seçimi iki eksenlidir. 36 LED çok yüksek güç (VHP) aydınlatıcı mavi, beyaz, kızılötesi ve ultraviyole renklerde sunulur ve maksimum 20.5 W çeker; farklı ışın açılarına sahip kit seçenekleri vardır. 72 LED ultra yüksek güç (UHP) aydınlatıcı yalnızca mavi ve beyaz renkte olup maksimum 31 W çeker ve daha uzak veya daha geniş alanların aydınlatılması gereken zorlu uygulamalar içindir. Dikkat edilmesi gereken nokta, YAG lazer korumasının 36 LED modelde filtre aksesuarı olarak sunulup 72 LED modelde bulunmamasıdır; lazer markalama istasyonlarında bu belirleyici olur.
Bu ürünle 2MP versiyonu arasındaki tercih için: 2MP model 16:9 formatlı 1920 × 1080 sensörle 60 kare/s’e çıkar, sıvı lens seçeneğiyle elektronik odak sunar ve hızlı hatlarda avantajlıdır. 5MP model daha yüksek çözünürlük ve daha büyük sensörle geniş alanı tek karede yüksek detayla kapsar, ancak 25 kare/s ile çalışır ve yalnızca manuel odaklı C-Mount optikle gelir. Uygulamanızı iletin, doğru modeli birlikte belirleyelim.
Teknik özellikler
| Sensör | 5.0 MP (2560 × 1936), 1/1.8 inç CMOS global shutter |
|---|---|
| Kare hızı | 25 kare/s |
| Optik | C-Mount lens 8 mm (50°), 12 mm (34°), 16 mm (25°), 25 mm (16°), 35 mm (12°), 50 mm (8°) |
| Odaklama | Manuel odak ayarı |
| Aydınlatma | 36 LED çok yüksek güç: mavi, beyaz, kızılötesi, ultraviyole. 72 LED ultra yüksek güç: mavi, beyaz |
| Nişan alma | 36 LED modelde çapraz nişan (Lazer Sınıf II) ve ızgara desenli nişan (Lazer Sınıf I), 72 LED modelde çift nokta nişan (Lazer Sınıf II) |
| Mesafe sensörü | Gömülü, 100 - 2500 mm; görüş açısı yatay 18°, dikey 12° |
| Oryantasyon sensörü | Gömülü, eğim (pitch) ve yatış (roll) açısını ölçer, açı değişiminde alarm üretebilir |
| Polarize filtre | Ön kapak aksesuarı olarak |
| Kod kalite ölçümü | 1D için ISO/IEC 15416, 2D için ISO/IEC 16022/18004, ISO/IEC 29158 (AIM-DPM), ISO/IEC 15415 |
| Ethernet | 10/100/1000 Mbit/s; TCP/IP, UDP, FTP, SFTP ve PROFINET IO, EtherNet/IP, Modbus TCP fieldbus |
| Seri arayüz | RS-232 / RS-422 FD 115.2 kbit/s'ye kadar, ayrıca Serial Aux RS-232 115.2 kbit/s'ye kadar |
| Diğer protokoller | OPC UA, okuyucu ağı için Datalogic ID-NET |
| Dijital giriş | 2 giriş, optokuplörlü ve polarite bağımsız, maks. 30 VDC, maks. 10 mA |
| Dijital çıkış | 3 çıkış, NPN / PNP / push-pull yapılandırılabilir, kısa devre korumalı, maks. 100 mA |
| Besleme | 24 VDC ± %10 |
| Güç tüketimi | 36 LED modelde 0.85 A / maks. 20.5 W, 72 LED modelde 1.30 A / maks. 31 W |
| Koruma sınıfı | IP65 / IP67 |
| Çalışma sıcaklığı | -10 ile 50 °C |
| Depolama sıcaklığı | -20 ile 70 °C |
| Gövde malzemesi | Alüminyum gövde, plastik koruyucu pencere kapağı |
| Ölçüler (36 LED) | 115.5 × 126 × 124.8 mm (konnektör 0°), 101 × 126 × 138.2 mm (konnektör 90°) |
| Ölçüler (72 LED) | 145 × 181 × 121.5 mm (konnektör 0°), 145 × 181 × 142 mm (konnektör 90°) |
| Ağırlık | Gövde 300 g + aydınlatıcı adaptörü 300 g; aydınlatıcı 36 LED modelde 300 g, 72 LED modelde 850 g |
| Kükürt gazı dayanımı | Tüm modellerde, ISO EN 60068-2-43 |
| YAG koruması | 36 LED modelde filtre aksesuarı olarak, 72 LED modelde mevcut değil |
| Kurulum ve programlama | DL.CODE (Windows), X-PRESS tuş takımı, seri Host Mode, web izleme arayüzü, web Device Discovery |
| Garanti | 2 yıl fabrika garantisi |
Modeller ve parça numaraları
Aradığınız parça numarasını ya da özelliği tabloda filtreleyebilirsiniz. Doğru modelden emin değilseniz teklif formundan uygulamanızı yazın, birlikte belirleyelim.
| Parça no | Model | Tür | Özellik | Diyafram | Renk | Açı / mesafe |
|---|---|---|---|---|---|---|
| 938100041 | Matrix 320 800-030 CM 5.0MP 1/2 inç | Okuyucu gövdesi | 5 MP, 1/2 inç C-Mount | - | - | - |
| 93ACC0281 | Adapter LT to CM M320 | Adaptör | Aydınlatıcıyı gövdeye bağlar | - | - | - |
| 93ACC0287 | LNM 003-021 CM 8MM VF1.8 1/2 inç ED | C-Mount lens | 8 mm odak, 1/2 inç | f/1.8 - f/11 | - | 50 mm |
| 93ACC0288 | LNM 005-021 CM 12MM VF1.8 1/1.8 inç ED | C-Mount lens | 12 mm odak, 1/1.8 inç | f/1.8 - f/11 | - | 100 mm |
| 93ACC0289 | LNM 007-021 CM 16MM VF1.8 1/1.8 inç ED | C-Mount lens | 16 mm odak, 1/1.8 inç | f/1.8 - f/11 | - | 200 mm |
| 93ACC0290 | LNM 009-031 CM 25MM VF1.85 1/1.8 inç ED | C-Mount lens | 25 mm odak, 1/1.8 inç | f/1.85 - f/16 | - | 200 mm |
| 93ACC0292 | LNM 030-011 CM 35MM VF1.85 1/1.8 inç ED | C-Mount lens | 35 mm odak, 1/1.8 inç | f/1.85 - f/16 | - | 200 mm |
| 93ACC0343 | LNM 011-042 CM 50MM VF2 2/3 inç AZ | C-Mount lens | 50 mm odak, 2/3 inç | f/2 - f/32 | - | 400 mm |
| 93ACC0391 | KIT LTM 002-001 S36L 120D WHT | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Beyaz | 120° |
| 93ACC0356 | KIT LTM 002-601 S36L 60D WHT | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Beyaz | 60° |
| 93ACC0357 | KIT LTM 002-451 S36L 45D WHT | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Beyaz | 45° |
| 93ACC0393 | KIT LTM 522-451 SA36L 45D WHT | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Beyaz | 45° |
| 93ACC0394 | KIT LTM 002-351 S36L 35D WHT | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Beyaz | 35° |
| 93ACC0395 | KIT LTM 002-151 S36L 15D WHT | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Beyaz | 15° |
| 93ACC0396 | KIT LTM 002-000 S36L 120D RED | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kırmızı (625 nm) | 120° |
| 93ACC0397 | KIT LTM 002-600 S36L 60D RED | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kırmızı (625 nm) | 60° |
| 93ACC0398 | KIT LTM 002-450 S36L 45D RED | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kırmızı (625 nm) | 45° |
| 93ACC0399 | KIT LTM 002-350 S36L 35D RED | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kırmızı (625 nm) | 35° |
| 93ACC0400 | KIT LTM 002-150 S36L 15D RED | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kırmızı (625 nm) | 15° |
| 93ACC0358 | KIT LTM 002-002 S36L 120D BLU | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Mavi (475 nm) | 120° |
| 93ACC0359 | KIT LTM 002-602 S36L 60D BLU | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Mavi (475 nm) | 60° |
| 93ACC0360 | KIT LTM 002-452 S36L 45D BLU | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Mavi (475 nm) | 45° |
| 93ACC0361 | KIT LTM 002-352 S36L 35D BLU | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Mavi (475 nm) | 35° |
| 93ACC0362 | KIT LTM 002-152 S36L 15D BLU | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Mavi (475 nm) | 15° |
| 93ACC0401 | KIT LTM 002-003 S36L 90D IR | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kızılötesi (850 nm) | 90° |
| 93ACC0363 | KIT LTM 002-453 S36L 45D IR | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kızılötesi (850 nm) | 45° |
| 93ACC0402 | KIT LTM 002-353 S36L 35D IR | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kızılötesi (850 nm) | 35° |
| 93ACC0403 | KIT LTM 002-253 S36L 25D IR | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Kızılötesi (850 nm) | 25° |
| 93ACC0364 | KIT LTM 002-004 S36L 130D UV | Aydınlatıcı kiti | 36 LED, Çok yüksek güç | - | Ultraviyole (365 nm) | 130° |
| 93ACC0368 | KIT LTM 034-601 S72L 60D WHT | Aydınlatıcı kiti | 72 LED, Ultra yüksek güç | - | Beyaz | 60° |
| 93ACC0369 | KIT LTM 034-351 S72L 35D WHT | Aydınlatıcı kiti | 72 LED, Ultra yüksek güç | - | Beyaz | 35° |
| 93ACC0370 | KIT LTM 034-151 S72L 15D WHT | Aydınlatıcı kiti | 72 LED, Ultra yüksek güç | - | Beyaz | 15° |
| 93ACC0365 | KIT LTM 034-602 S72L 60D BLU | Aydınlatıcı kiti | 72 LED, Ultra yüksek güç | - | Mavi (475 nm) | 60° |
| 93ACC0366 | KIT LTM 034-352 S72L 35D BLU | Aydınlatıcı kiti | 72 LED, Ultra yüksek güç | - | Mavi (475 nm) | 35° |
| 93ACC0367 | KIT LTM 034-152 S72L 15D BLU | Aydınlatıcı kiti | 72 LED, Ultra yüksek güç | - | Mavi (475 nm) | 15° |
Dokümanlar
Yazılım ve indirmeler
Datalogic Matrix 320 - 5MP hakkında sık sorulan sorular
Matrix 320 5MP ile 2MP arasındaki fark nedir, hangisini seçmeliyim?
5MP modelin sensörü 2560 × 1936 piksel ve 1/1.8 inç boyutundadır, 25 kare/s ile çalışır ve yalnızca C-Mount optikle sunulur. 2MP model 1920 × 1080 piksel, 16:9 formatlı sensörle 60 kare/s'e çıkar ve sıvı lens seçeneği sunar. Palet, büyük koli veya karışık boyutlu ürünlerin tek karede kapsanıp içindeki küçük etiketin çözülmesi gerekiyorsa 5MP; hat hızı yüksek ve görüş alanı orta ölçekliyse 2MP tercih edilir.
Matrix 320 5MP üzerindeki mesafe sensörü ne işe yarar?
Gömülü mesafe sensörü 100 mm ile 2500 mm arasındaki nesne uzaklığını ölçer, yatayda 18 derece ve dikeyde 12 derecelik bir alanı görür. Elle sunum yapılan istasyonlarda okuyucunun ne zaman tetikleneceğini ve hangi odak ayarının kullanılacağını belirleyerek okuma hızını artırır.
Matrix 320 5MP hangi lenslerle kullanılır?
C-Mount arayüzü ile 8 mm (50°), 12 mm (34°), 16 mm (25°), 25 mm (16°), 35 mm (12°) ve 50 mm (8°) lensler kullanılır. Lenslerin lens ön yüzünden itibaren minimum çalışma mesafeleri sırasıyla 50, 100, 200, 200, 200 ve 400 mm'dir. Odak ayarı manuel yapılır.
36 LED ile 72 LED aydınlatma arasındaki fark nedir?
36 LED çok yüksek güç (VHP) aydınlatıcı mavi, beyaz, kızılötesi ve ultraviyole renklerde sunulur ve maksimum 20.5 W çeker. 72 LED ultra yüksek güç (UHP) aydınlatıcı yalnızca mavi ve beyaz renkte olup maksimum 31 W çeker, daha uzak mesafe ve daha büyük alan aydınlatmak için kullanılır; ancak YAG filtre koruması bu modelde yoktur.
