Datalogic AV500

Datalogic AV500, yüksek hızlı konveyör hatlarında ve havalimanı bagaj taşıma sistemlerinde operatörsüz otomatik tanımlama için tasarlanmış 2D görüntü tabanlı sabit barkod okuyucudur. 5 MP çözünürlüklü CMOS sensörü ve saniyede 32 kareye ulaşan görüntü yakalama hızı ile, ürünlerin hat üzerinde durmadan geçtiği uygulamalarda etiket okuma işini üstlenir. Melka Teknik, Datalogic Türkiye distribütörü olarak AV500’ü tedarik eder; hat üzerindeki konumlandırma, lens ve odak seçimi ile devreye alma çalışmalarını da yürütür.

Nerede kullanılır

Taşımacılık ve lojistik tarafında otomatik ve manuel ayrıştırma hatları, hacim-ağırlık-okuma (DWS) sistemleri, konveyöre uygun olmayan gönderiler için otomatik ölçüm istasyonları, koli ve taşıma kabı izlenebilirliği, OCR ve video kodlama istasyonları ile genişletilmiş tanımlama ve görüntü arşivleme uygulamaları tipik kullanım alanlarıdır.

Dağıtım ve perakende tarafında sipariş toplama ve doğrulama, karma ürün ayrıştırma ve iade lojistiği süreçlerinde kullanılır. Havalimanlarında ise bagaj taşıma sistemleri ve otomatik etiket okuma istasyonlarında görev alır.

Aydınlatması sürekli ve flaşsız olduğu için, operatörün ürünü elle sunduğu tezgah üstü okuma noktalarında ve manuel konveyör besleme istasyonlarında da rahatlıkla kullanılabilir.

Öne çıkan özellikler

Odak sistemi. Patentli dinamik odak, farklı yükseklikteki paketleri tek bir kurulumla kapsayan bir derinlik alanı sağlar. Uygulamaya göre sabit, ayarlanabilir, çift bölgeli veya dinamik odak modları seçilebilir.

PackTrack. Paketlerin hat üzerinde birbirine yakın ilerlediği durumlarda okunan kodun doğru pakete atanmasını sağlar. Böylece paketler arası boşluk azaltılabilir ve hattın saatlik kapasitesi yükselir.

ROI pencereleme. ROI (Region of Interest, ilgi alanı) pencereleme ile sensörün yalnızca ihtiyaç duyulan bölgesi okunur; bu da kare hızını yükseltir.

FPGA hızlandırma ve görüntü kaydı. Görüntü işleme FPGA üzerinde donanımsal olarak hızlandırılır. Yakalanan görüntüler cihaz üzerinde saklanır ve Gigabit Ethernet bağlantısı üzerinden tam çözünürlükten sıkıştırılmış .jpg formatına kadar farklı biçimlerde dış sistemlere aktarılabilir.

Green Spot. Okuma başarılı olduğunda kodun üzerine yeşil bir nokta düşürülür; operatör ekrana bakmadan sonucu görebilir.

Kurulum ve izleme. Cihaz üzerinde çalışan çok dilli e-GENIUS HTML web arayüzü sayesinde yapılandırma için ayrı bir yazılım kurmak gerekmez; PC veya tablet fark etmeksizin tarayıcıdan erişilir. X-Press kurulum arayüzü ve entegre hizalama lazerleri montajı kolaylaştırır. WebSentinel PLUS ile hat performansı gerçek zamanlı izlenebilir.

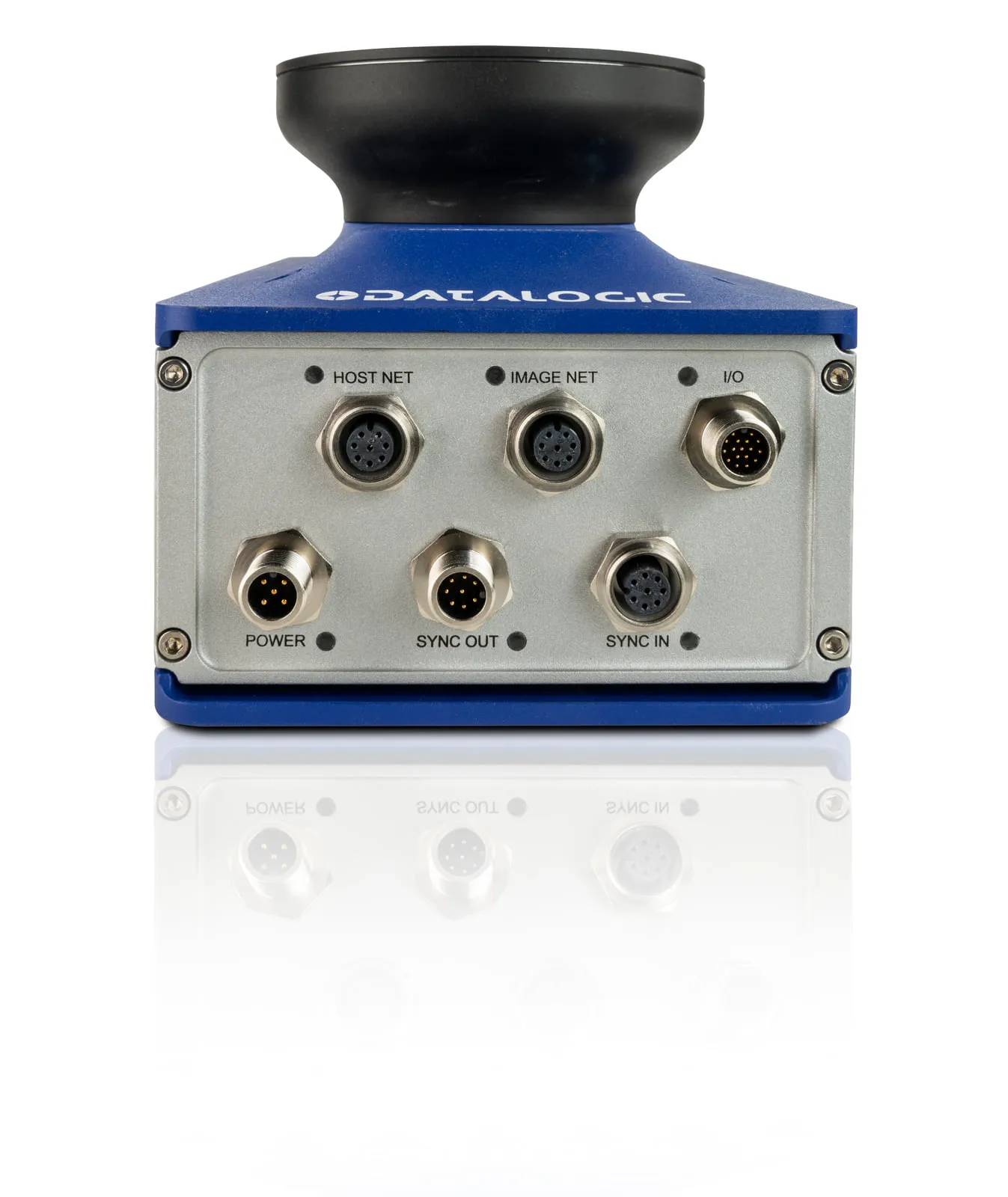

Ağ kurulumu. SyncNet teknolojisi ile birden fazla okuyucu master/slave olarak birbirine bağlanır ve üst sisteme tek arayüzden veri verir. 2 Ethernet TCP/IP ve 2 seri port, EtherNet/IP destekli PLC’lerle entegrasyona olanak tanır.

Dayanım. IP65 korumalı A380 döküm alüminyum gövde ve sert kimyasallarla temizlenebilen tam metal aydınlatma muhafazası ile ağır endüstriyel ortamlara uygundur. Aktif soğutma sayesinde 50 °C’ye kadar ortam sıcaklığında işlemci performansı korunur.

Model seçimi

AV500 ailesinde iki temel tercih var: aydınlatma rengi ve lens.

• Aydınlatma: Beyaz aydınlatmalı (W) ve kırmızı aydınlatmalı (R) modeller mevcut. Beyaz aydınlatma renkli etiket ve düşük kontrastlı baskılarda; kırmızı aydınlatma klasik siyah-beyaz termal etiketlerde ve ortam ışığının değişken olduğu hatlarda tercih edilir.
• Lens: 16 mm (f/6), 25 mm (f/7 ve f/8) ve 35 mm (f/7 ve f/8) seçenekleri var. Kısa okuma mesafeli ve dar tünellerde geniş açı gerektiren kurulumlarda 16 mm, kameranın konveyörden uzağa monte edildiği yüksek tünellerde 25 veya 35 mm kullanılır.

AV500 mi, AV900 mü? İki cihaz aynı gövdeyi, aynı IP65 korumasını, aynı Intel Pentium Quad-core işlemci ve 8 GB RAM / 32 GB eMMC yapılandırmasını paylaşır. Ayrıştıkları noktalar şunlar:

• Sensör: AV500 5 MP, AV900 9 MP. Aynı okuma mesafesinde AV900 daha küçük modüllü veya daha düşük baskı kalitesindeki kodları çözebilir; alternatif olarak aynı kod boyutu için daha geniş bir alanı tek kamerayla kapsayabilir.
• Lens: AV500’de ek olarak 16 mm seçeneği bulunur, AV900’de 25 ve 35 mm vardır.
• PLC bağlantısı: AV900 dokümantasyonunda PROFINET ve EtherNet/IP destekli PLC’lere doğrudan bağlantı belirtilir; AV500 için EtherNet/IP belirtilmiştir.
• Odak: AV500’de sabit, ayarlanabilir, çift bölgeli ve dinamik odak; AV900’de dinamik, sıralı (sequential) ve yazılımdan ayarlanabilir odak modları tanımlıdır.

Doğru seçim; konveyör genişliği, okuma mesafesi, hat hızı ve en küçük kod modül boyutuna göre yapılır. Bu dört değeri bilmeden model ve lens kombinasyonunu netleştirmek doğru olmaz. Uygulamanızı iletin, doğru modeli birlikte belirleyelim.
