Datalogic AV900

Datalogic AV900, geniş konveyörlerde ve havalimanı bagaj taşıma sistemlerinde yüksek çözünürlük gerektiren otomatik tanımlama uygulamaları için tasarlanmış 2D görüntü tabanlı sabit barkod okuyucudur. 9 MP çözünürlüklü CMOS sensörü ve saniyede 32 kareye ulaşan görüntü yakalama hızı ile küçük modüllü veya baskı kalitesi düşük etiketleri hat durmadan çözer. Melka Teknik, Datalogic Türkiye distribütörü olarak AV900’ü tedarik eder; tünel tasarımı, lens ve odak seçimi ile devreye alma çalışmalarını da yürütür.

Nerede kullanılır

Taşımacılık ve lojistikte otomatik ve manuel ayrıştırma hatları, hacim-ağırlık-okuma (DWS) sistemleri, konveyöre uygun olmayan gönderiler için otomatik ölçüm istasyonları, koli ve taşıma kabı izlenebilirliği, OCR ve video kodlama istasyonları ile genişletilmiş tanımlama ve görüntü arşivleme uygulamalarında kullanılır.

Dağıtım ve perakendede sipariş toplama ve doğrulama, karma ürün ayrıştırma ve iade lojistiği süreçlerinde görev alır. Havalimanlarında bagaj taşıma sistemleri ve otomatik etiket okuma istasyonları tipik uygulamalardır.

Aydınlatması sürekli ve flaşsız olduğundan, operatörün ürünü elle sunduğu tezgah üstü okuma noktalarında ve manuel konveyör besleme istasyonlarında da kullanılabilir.

Öne çıkan özellikler

Yüksek çözünürlüklü sensör. 9 MP sensör, aynı okuma mesafesinde daha küçük modüllü kodların çözülmesine veya aynı kod boyutu için daha geniş bir konveyör genişliğinin tek kamerayla kapsanmasına olanak tanır. Bu, geniş hatlarda gereken kamera sayısını azaltabilir.

Odak sistemi. Patentli odak sistemi dinamik, sıralı ve yazılımdan ayarlanabilir modlarda çalışır. Farklı yükseklikteki koliler tek bir kurulumla kapsanır.

PackTrack. Paketlerin birbirine yakın ilerlediği hatlarda okunan kodun doğru pakete atanmasını sağlar. Paketler arası boşluk azaltılabildiği için hattın saatlik kapasitesi artar.

ROI pencereleme. ROI (Region of Interest, ilgi alanı) pencereleme ile sensörün yalnızca ihtiyaç duyulan bölgesi okunur ve kare hızı yükseltilir.

FPGA hızlandırma ve görüntü kaydı. Görüntü işleme FPGA üzerinde donanımsal olarak hızlandırılır. Yakalanan görüntüler cihaz üzerinde saklanır ve Gigabit Ethernet üzerinden tam çözünürlükten sıkıştırılmış .jpg formatına kadar farklı biçimlerde dış sistemlere aktarılabilir.

Green Spot. Okuma başarılı olduğunda kodun üzerine yeşil nokta düşürülür; operatör ekrana bakmadan sonucu görür.

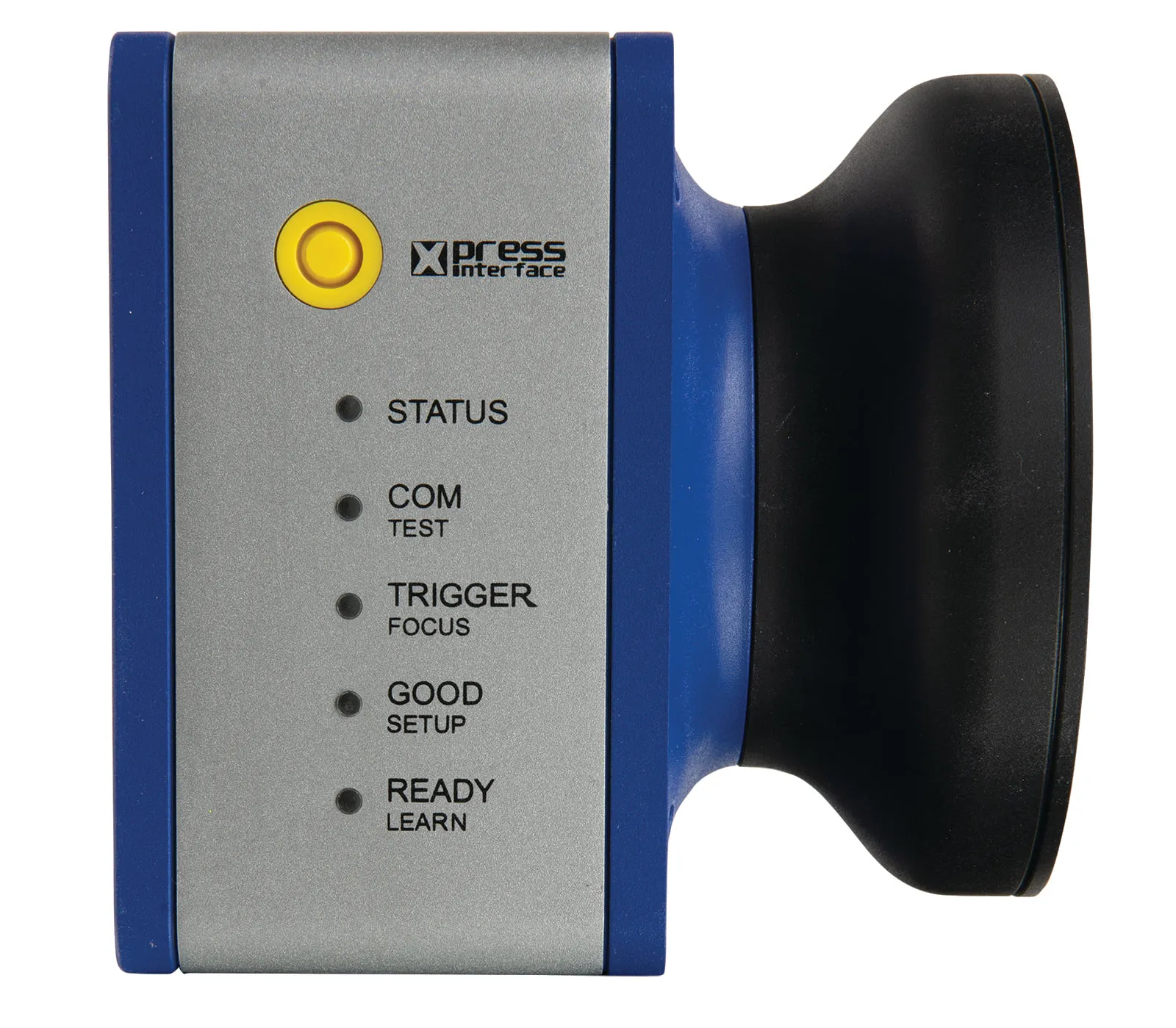

Kurulum ve izleme. Cihaz üzerinde çalışan çok dilli e-GENIUS HTML web arayüzü ile yapılandırma tarayıcıdan yapılır, ayrı yazılım kurmak gerekmez. X-Press kurulum arayüzü ve entegre hizalama lazerleri montajı kolaylaştırır; WebSentinel PLUS ile hat performansı gerçek zamanlı izlenir.

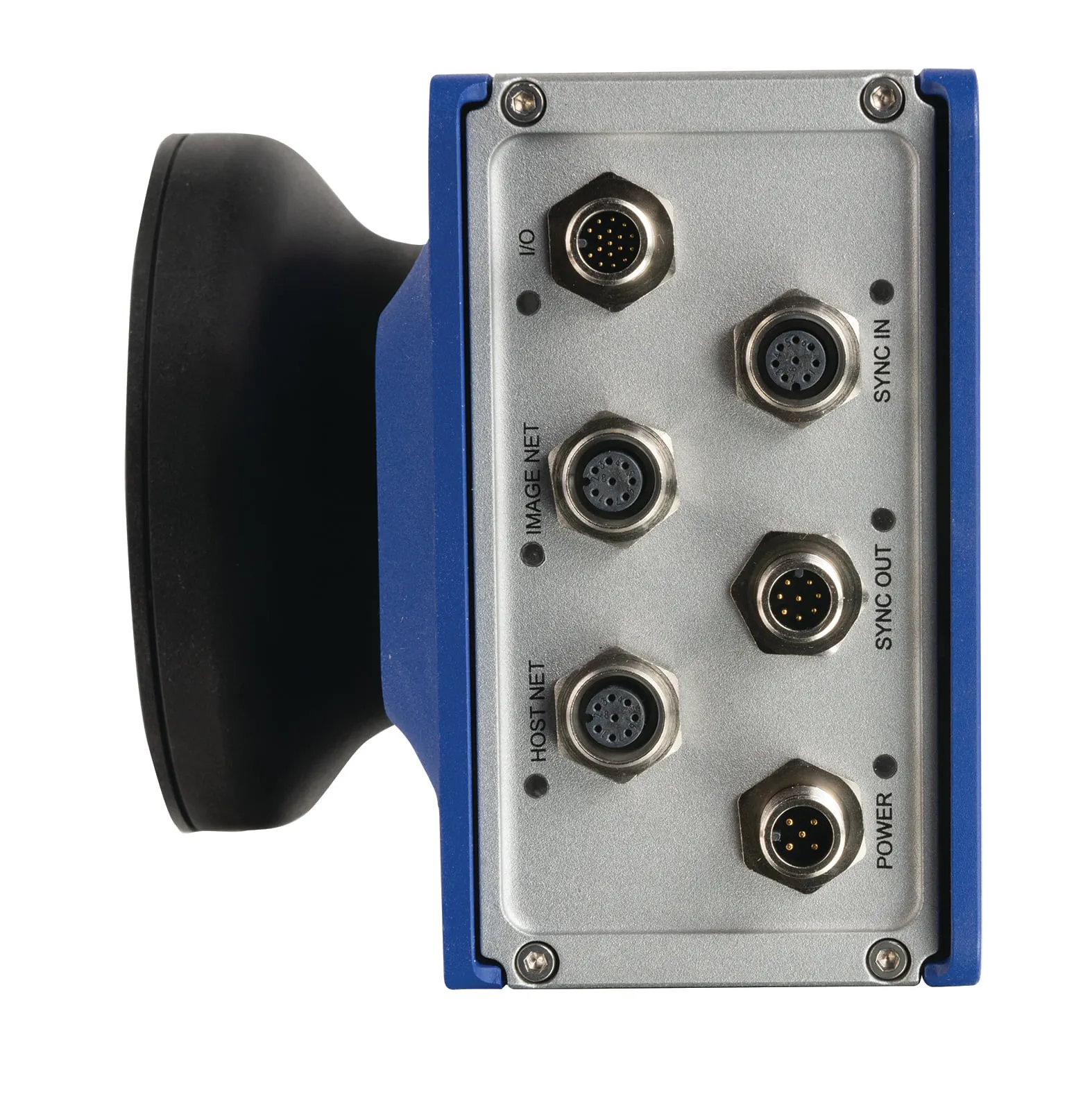

Otomasyon entegrasyonu. 2 Ethernet TCP/IP ve 2 seri port üzerinden PROFINET veya EtherNet/IP destekli PLC’lere doğrudan bağlanır. SyncNet ile birden fazla okuyucu master/slave olarak ağa alınır ve üst sisteme tek arayüzden veri verilir.

Dayanım. IP65 korumalı A380 döküm alüminyum gövde ve sert kimyasallarla temizlenebilen tam metal aydınlatma muhafazası ağır endüstriyel ortamlara uygundur. Aktif soğutma sayesinde 50 °C ortam sıcaklığına kadar işlemci performansı korunur.

Model seçimi

AV900 tarafında iki tercih yapılır: aydınlatma rengi ve lens odak uzaklığı.

• Aydınlatma: Beyaz (W) ve kırmızı (R) aydınlatmalı modeller mevcut. Beyaz aydınlatma renkli etiket ve düşük kontrastlı baskılarda; kırmızı aydınlatma klasik siyah-beyaz termal etiketlerde ve ortam ışığının değişken olduğu hatlarda tercih edilir.
• Lens: 25 mm (f/7) ve 35 mm (f/8) seçenekleri sunulur. Kameranın konveyöre daha yakın monte edildiği kurulumlarda 25 mm, yüksek tünellerde ve uzak okuma mesafelerinde 35 mm kullanılır.

AV900 mü, AV500 mü? İki cihaz aynı gövdeyi, aynı IP65 korumasını, aynı Intel Pentium Quad-core işlemci ve 8 GB RAM / 32 GB eMMC yapılandırmasını paylaşır. Farklar şunlar:

• Sensör: AV900 9 MP, AV500 5 MP. Kod modülü küçükse (yüksek yoğunluklu etiket), okuma mesafesi uzunsa veya tek kamerayla geniş bir konveyör kapsanacaksa AV900 doğru tercihtir.
• Lens: AV500’de 16 mm seçeneği de vardır; dar tünellerde ve kısa mesafede geniş açı gereken kurulumlarda bu avantaj sağlar. AV900’de 25 ve 35 mm bulunur.
• PLC bağlantısı: AV900 dokümantasyonunda PROFINET ve EtherNet/IP destekli PLC’lere doğrudan bağlantı belirtilir; AV500 için EtherNet/IP belirtilmiştir. PROFINET altyapısı olan tesislerde bu fark belirleyici olabilir.
• Odak: AV500’de sabit, ayarlanabilir, çift bölgeli ve dinamik; AV900’de dinamik, sıralı ve yazılımdan ayarlanabilir odak modları tanımlıdır.

Kesin seçim; konveyör genişliği, okuma mesafesi, hat hızı ve en küçük kod modül boyutuna (mil) bağlıdır. Uygulamanızı iletin, doğru modeli birlikte belirleyelim.
