Datalogic PowerScan 9500 DPM Evo
Parça üzerine doğrudan markalanmış (DPM) kodları okuyan IP65 korumalı endüstriyel el tipi okuyucu. Kablolu PD9531-DPM, Bluetooth PBT9501-DPM ve 433 MHz kablosuz PM9501-DPM modelleri.
- Lazer veya kimyasal dağlama ve inkjet ile markalanmış kodları okur; Data Matrix'te nokta vuruş (dot peen) de desteklenir
- DPM kodlarında temastan 4-5 cm'ye, basılı yüksek yoğunluklu kodlarda 15 cm'ye kadar okuma
- Kablolu PD9531-DPM, Bluetooth PBT9501-DPM ve Datalogic STAR 433 MHz PM9501-DPM modelleri
- Açık alanda menzil: Bluetooth 100 m'nin üzerinde, STAR 433 MHz düşük hızda 200 m
- Ekranlı PM9501-DDPM modelinde 4 yapılandırılabilir tuş ve ana sistemle çift yönlü bilgi alışverişi
- IP65 koruma ve 2 metreden betona 50 düşüş dayanımı
- Değiştirilebilir 3350 mAh Lityum-İyon batarya, şarj başına 60.000'den fazla okuma
- 2 yıl üretici garantisi

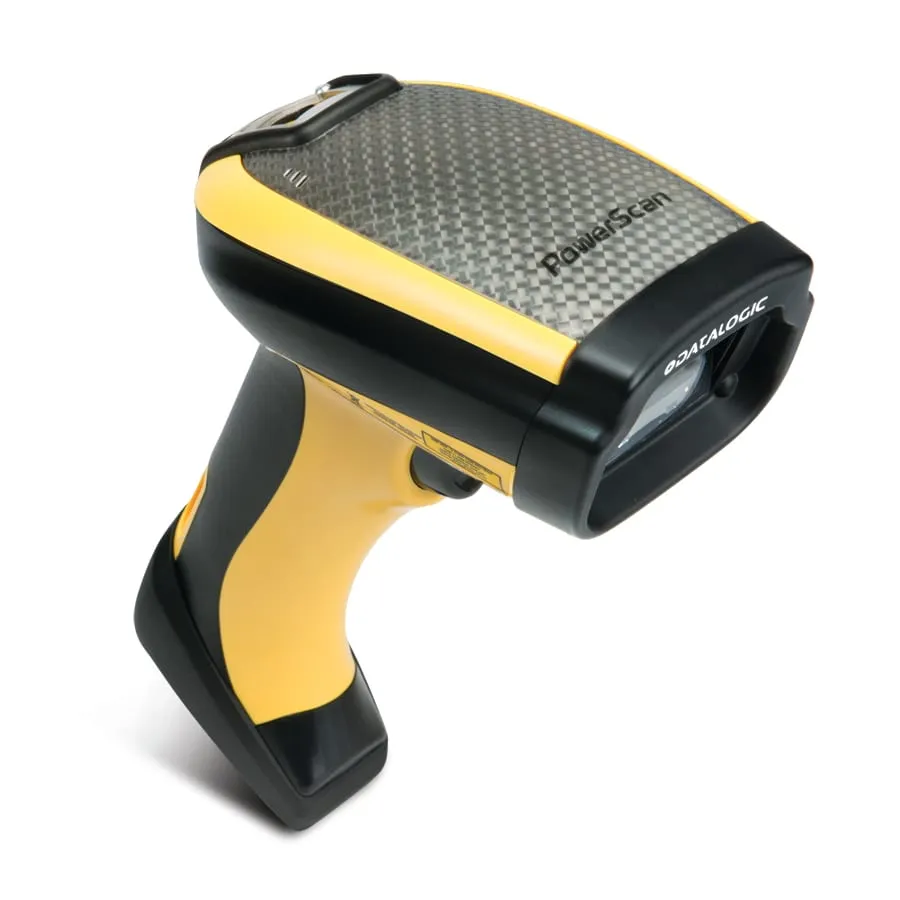

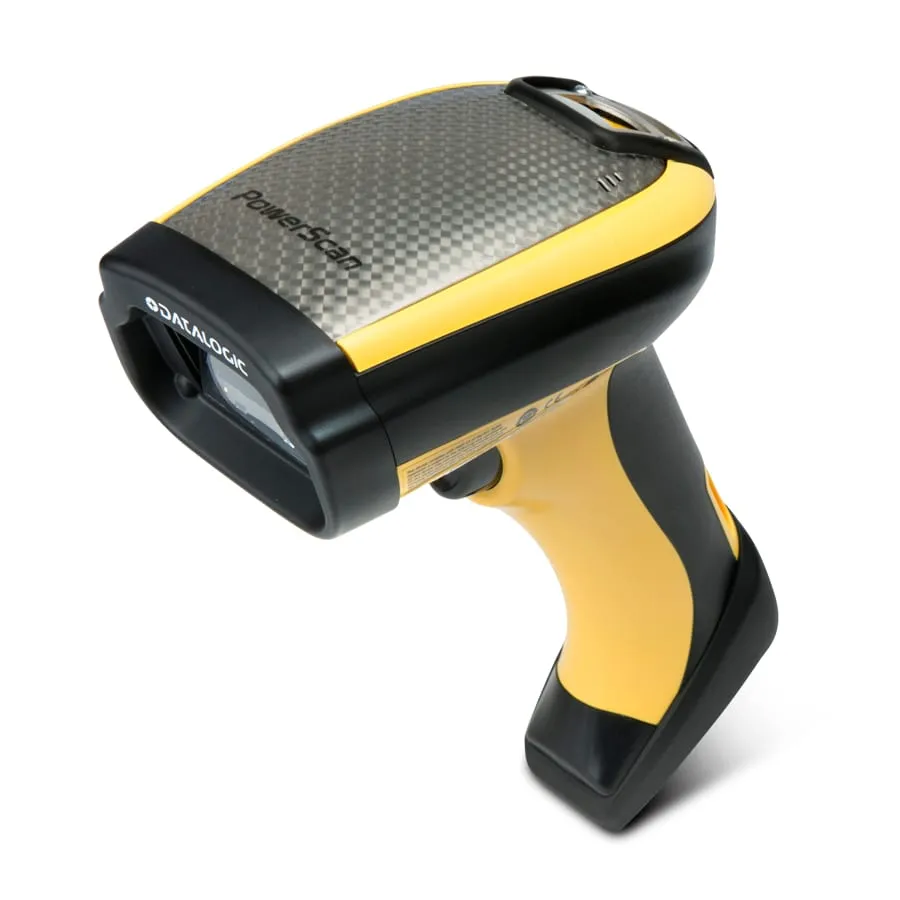

Datalogic PowerScan 9500 DPM Evo, parça üzerine doğrudan markalanmış (DPM, Direct Part Marking) kodları okumak için geliştirilmiş endüstriyel el tipi alan görüntüleyicidir. Etiket yerine metal, plastik veya kaplamalı yüzeyin kendisine yazılan kodlar, üretim sahasında yarı mamul, komponent ve kalite kontrol takibinin temel veri kaynağıdır. Melka Teknik, Datalogic Türkiye distribütörü olarak PowerScan 9500 DPM Evo serisini tedarik eder; model, kızak ve kablo seçiminden sisteme entegrasyona kadar devreye alma çalışmalarını yürütür.
DPM kodunu okumak neden ayrı bir iş
Doğrudan parça markalamada kod kâğıda basılmaz, ürünün kendisine işlenir. Bunun üç yaygın yöntemi vardır: lazer veya kimyasal dağlama, nokta vuruş (dot peening) ve inkjet baskı. Her yöntemin dayanıklılık, maliyet ve okunabilirlik açısından farklı bir dengesi vardır. Ortak zorluk, kontrastın kâğıt etikete göre düşük olması ve kodun parlak, pürüzlü ya da işlenmiş bir yüzeyde durmasıdır. Yöntemlerin ayrıntısı ve okuyucu seçimini neyin belirlediği DPM nedir, doğrudan parça markalama kodları nasıl okunur yazısında anlatılıyor.
PowerScan 9501-DPM Evo bu tip kodlar için özel optik ve çözümleme yazılımıyla gelir. Lazer ve kimyasal dağlamayla işlenmiş ve inkjet baskıyla yazılmış kodları okur; Data Matrix kodlarda nokta vuruşla markalanmış olanları da çözer. Tipik DPM okuma mesafesi temastan 4-5 cm’ye kadardır ve markalama yöntemine, kodun çözünürlüğüne, malzemeye ve yüzeyin türüne göre değişir.
Cihaz kâğıt etiket üzerindeki standart barkodları da okur. Yüksek yoğunluklu optiği çok küçük ve yüksek çözünürlüklü kodları temasa yakın mesafeden 15 cm’ye kadar yakalar. Yumuşak, darbeli beyaz aydınlatması parlama etkisini azaltır ve gözü yormaz; sezgisel nişan sistemi ilk denemede okuma oranını yükseltir.
Nerede kullanılır
Üretim sahası: yarı mamul takibi (work-in-progress), alt montaj hatları, komponent izlenebilirliği, kalite kontrol istasyonları, süre ve maliyet analizi, hat üzeri stok kontrolü.
Parçanın üzerine işlenmiş bir kod, etiketin kopabileceği, yıpranabileceği veya işlem sırasında zarar görebileceği süreçlerde izlenebilirliği korur. PowerScan 9500 DPM Evo, bu kodların üretim hattında el tipi bir cihazla ve operatör hareketini kısıtlamadan okunması için tasarlanmıştır.
Öne çıkan özellikler
3GL ve Green Spot. Başarılı okuma üç ayrı ışıkla bildirilir: kodun üzerine düşen yeşil nokta (Green Spot) ve cihaz üzerindeki iki okuma LED’i. Tonu ve seviyesi ayarlanabilen yüksek sesli uyarı buna eşlik eder. Gürültülü sahada operatör sesi duymasa bile okumanın gerçekleştiğini görür.
Motionix. Hareket algılama teknolojisi operatörün doğal hareketlerini algılar ve cihazı istenen okuma moduna kendiliğinden geçirir.
Bluetooth. PBT9501-DPM, Bluetooth 3.0 uyumlu Class 1 radyoyla çalışır ve açık alanda baz istasyonuna göre 100 m’nin üzerinde menzil verir. Kızağın yanı sıra ticari bir Bluetooth alıcıyla da kullanılabilir; bir kızağa 4, ticari alıcıya 7 okuyucu bağlanır. HID ve SPP profillerini destekler, veri şifreleme ve okuyucu doğrulama sunar.
Datalogic STAR, 433 MHz. PM9501-DPM, Datalogic’in tescilli STAR sistemiyle çalışır. Açık alanda düşük hız modunda 200 m, yüksek hız modunda 50 m menzil verir ve bir alıcıya en fazla 16 okuyucu bağlanır. Haberleşme çift yönlüdür, kesintisiz dolaşım (seamless roaming) desteklenir.
Ekranlı model. PM9501-DDPM433RB, beyaz arka aydınlatmalı grafik ekran ve 4 yapılandırılabilir tuşla gelir. Ana sistemle kullanıcı arasında çift yönlü bilgi alışverişi sağlar; okuma sonucuna dair yanıt doğrudan cihazın ekranında görülür.
Dayanıklılık. IP65 toz ve su koruması taşır. Okuyucu 2 metreden betona 50 düşüşe, kızak 1,2 metreden 50 düşüşe dayanır. -20 ile 50 °C arasında çalışır ve 20 kV hava deşarjına karşı korumalıdır.
Değiştirilebilir batarya. Kablosuz modellerin 3350 mAh Lityum-İyon bataryası değiştirilebilir. Şarj başına 60.000’den fazla sürekli okuma yapılır (25 °C’de tipik); harici besleme ile şarj süresi 4,5 saat, host beslemesiyle 10 saattir.
Türkiye’de sunulan modeller

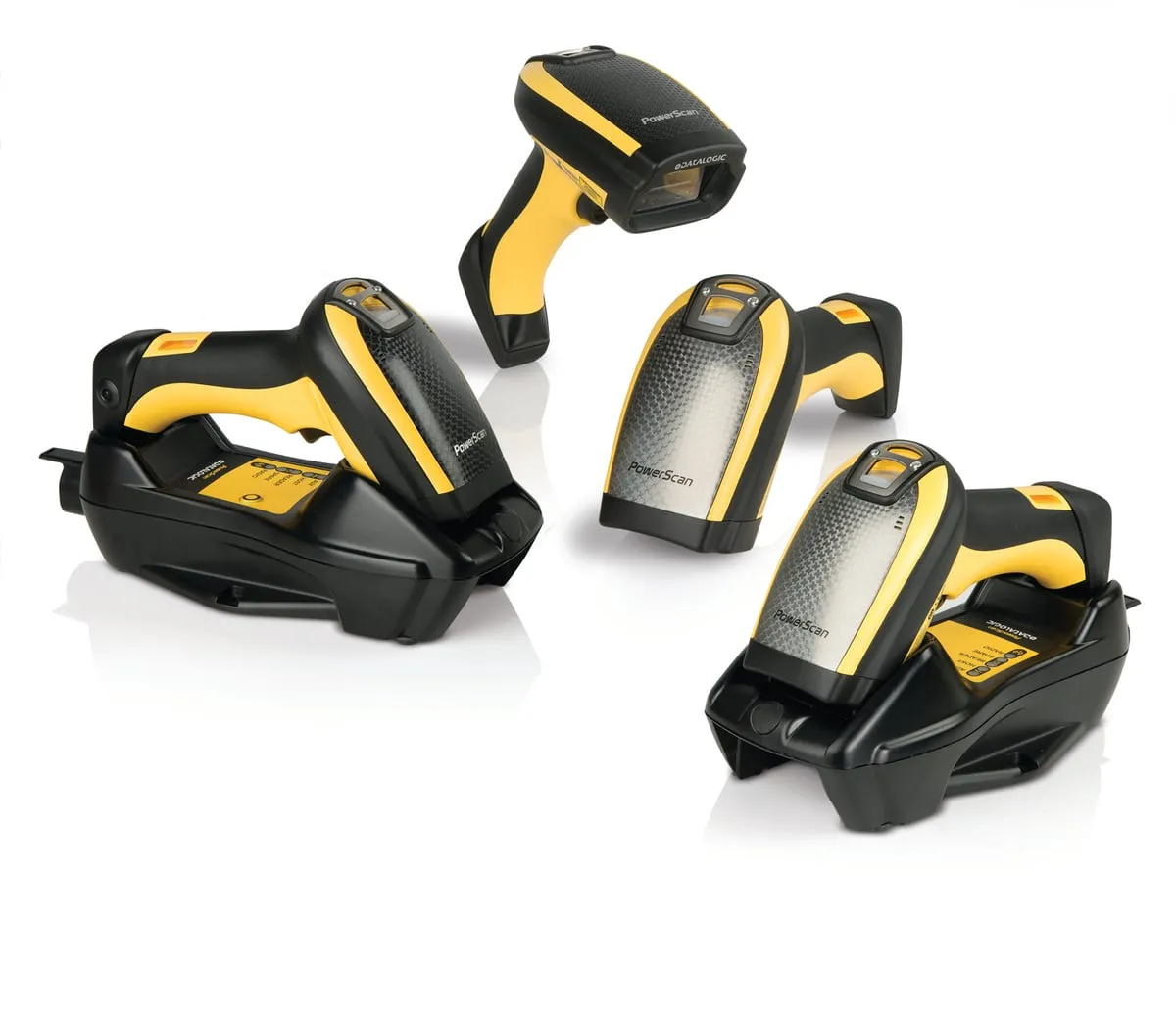

Seri Türkiye’de üç bağlantı tipiyle sunulur:
- PD9531-DPM (kablolu): RS-232, USB ve klavye arayüzünü tek cihazda destekler; arayüzü kullanılan kablo belirler. Tek başına ya da hazır USB kiti (CAB-550 kablolu) veya RS-232 kiti (CAB-434 kablolu) olarak alınabilir. Serinin en hafif modelidir (330 g).
- PBT9501-DPM (kablosuz, Bluetooth): Kızağa veya ticari bir Bluetooth alıcıya bağlanır. Tek başına ya da USB veya RS-232 kitiyle alınabilir.
- PM9501-DPM (kablosuz, STAR 433 MHz): Datalogic STAR sistemiyle kızağa bağlanır. Ekransız model tek başına ya da USB, RS-232 veya Ethernet kitiyle; 4 tuşlu ekranlı PM9501-DDPM433RB tek başına sunulur.
Bütün kablosuz modeller değiştirilebilir bataryalıdır. Kitlerin içeriği ve bütün parça numaraları aşağıdaki Modeller ve parça numaraları tablosunda yer alıyor.
DPM gerekmeyen genel amaçlı okuma, depo rafında uzak mesafe veya kablosuz şarj arıyorsanız Datalogic PowerScan 9600 serisini inceleyin.

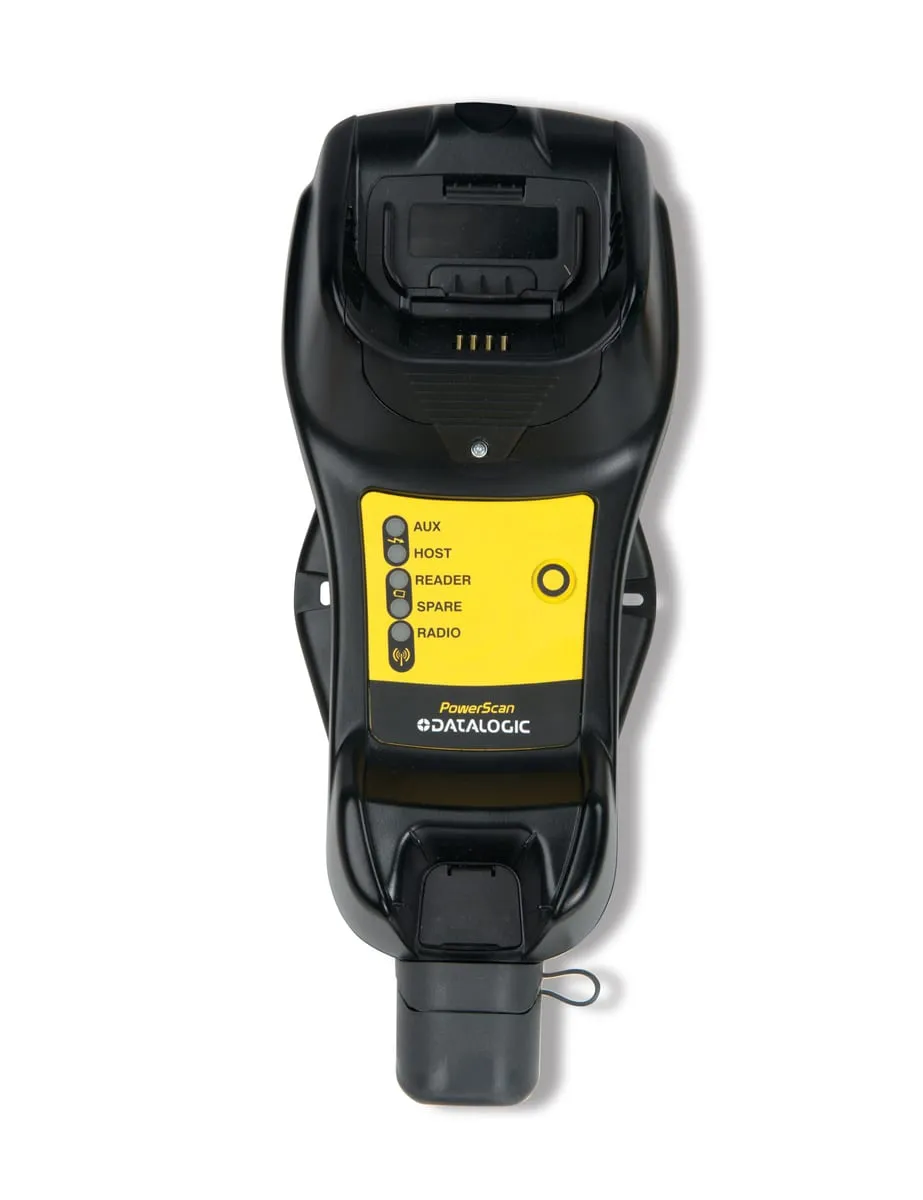

Kızak ve aksesuarlar

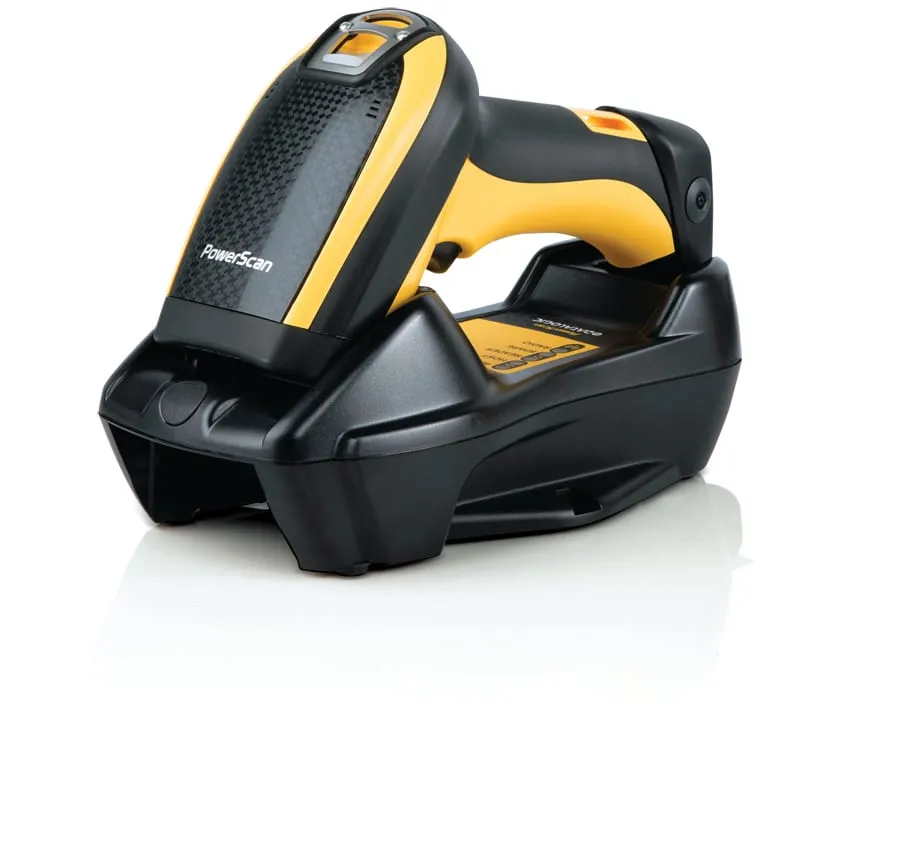

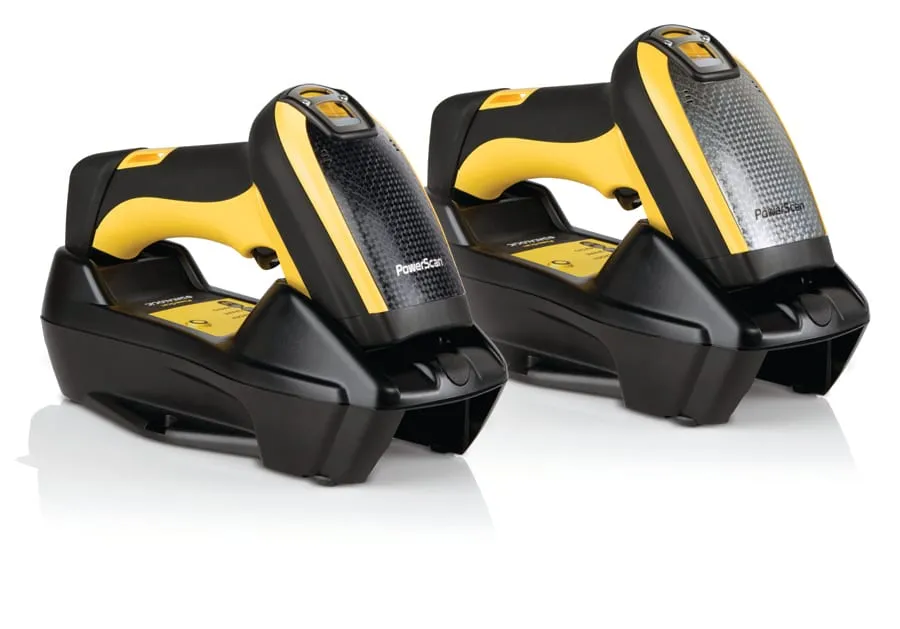

Kablosuz model için kızak, okuyucunun radyo tipine ve mevcut altyapıya göre seçilir.
Bluetooth PBT9501-DPM için:
- BC9030-BT: baz istasyonu ve şarj ünitesi, çoklu arayüz
- BC9130-BT: baz istasyonu ve çift şarj ünitesi, çoklu arayüz
- BC9180-BT: baz istasyonu ve çift şarj ünitesi, çoklu arayüz ve standart ya da endüstriyel Ethernet
STAR PM9501-DPM için 433 MHz sürümleri:
- BC9030-433: baz istasyonu ve şarj ünitesi, çoklu arayüz
- BC9130-433: baz istasyonu ve çift şarj ünitesi, çoklu arayüz
- BC9160-433: baz istasyonu ve çift şarj ünitesi, çoklu arayüz ve RS-485
- BC9180-433: baz istasyonu ve çift şarj ünitesi, standart ve endüstriyel Ethernet
- SD9030: STAR sistemi için endüstriyel USB alıcı (dongle)
BC9180 kızakları USB-KBD, USB-COM, USB-OEM ve RS-232 arayüzlerine ek olarak Ethernet üzerinden Telnet, web sunucusu, Data Socket ve EtherNet/IP bağlantısı sunar.
Kablolu ve kablosuz modellerle birlikte HLS-P080 üniversal kılıf, HLD-P080 masa ve duvar tutucu ve 7-0404 endüstriyel makara kullanılabilir.
PROFINET altyapısına bağlanacak RS-232 çıkışlı kurulumlarda Datalogic FBC9080-N100 PROFINET adaptörü kullanılır. Okuyucuyu PLC’ye bağlamanın yöntemleri ve hangisinin ne zaman doğru olduğu barkod okuyucu PLC entegrasyonu yazısında karşılaştırılıyor.
Uyumlu kablolar
PowerScan 9500 serisiyle kullanılan arayüz kabloları aşağıdadır. Kablo, okuyucunun bağlanacağı portun tipine göre seçilir: bilgisayar ve terminal için USB, seri port kullanan PLC ve terminaller için RS-232 (9 veya 25 pin), klavye arayüzüyle çalışan sistemler için PS/2.
Açıklamalardaki iki kısaltma seçimi etkiler. PWR ibaresi taşıyan RS-232 kabloları besleme hattı içerir. POT (Power Off Terminal) kabloları okuyucuyu bağlandığı terminalden besler; ayrı güç adaptörü gerekmez.
| Parça no | Açıklama | Uzunluk |
|---|---|---|
| CAB-438 | USB Type A, düz | - |
| CAB-465 | USB Type A, düz | 3,6 m |
| CAB-550 | USB Type A, spiral, TPUW | 2,4 m |
| CAB-545 | USB Type A, spiral, TPUW | 3,6 m |
| CAB-524 | USB Type A, spiral, POT | 8 ft (yaklaşık 2,4 m) |
| CAB-440 | USB Type A, harici besleme girişli, düz | 8 ft (yaklaşık 2,4 m) |
| CAB-441 | USB Type A, harici besleme girişli, spiral | 8 ft (yaklaşık 2,4 m) |
| CAB-433 | RS-232 PWR, 9 pin dişi, düz | 6 ft (yaklaşık 1,8 m) |
| CAB-501 | RS-232 PWR, 9 pin dişi, düz | 3,2 m |
| CAB-434 | RS-232 PWR, 9 pin dişi, spiral | 8 ft (yaklaşık 2,4 m) |
| CAB-459 | RS-232 PWR, 9 pin dişi, spiral | 3,6 m |
| CAB-448 | RS-232, 9 pin dişi (WWS750 okuyucu için) | 6 ft (yaklaşık 1,8 m) |
| CAB-456 | RS-232, 9 pin erkek, spiral | 3,6 m |
| CAB-479 | RS-232, 9 pin D dişi, POT, spiral (90A052014) | 25 ft (yaklaşık 7,6 m) |
| CAB-461 | RS-232, RJ10, Magellan bi-optik AUX portu için, spiral | 3,6 m (12 ft) |
| CAB-471 | RS-232, 25 pin dişi, spiral | 10 ft (yaklaşık 3 m) |
| CAB-472 | RS-232, 25 pin erkek, spiral | 10 ft (yaklaşık 3 m) |
| CAB-509 | RS-232, 25 pin erkek, CBX800 için, harici besleme girişli, spiral | 12 ft (yaklaşık 3,6 m) |
| CAB-512 | RS-232, 25 pin erkek, CBX800 POT terminali için, spiral | 12 ft (yaklaşık 3,6 m) |
| CAB-436 | Klavye arayüzü (KBW), PS/2, düz | 6 ft (yaklaşık 1,8 m) |
| CAB-437 | Klavye arayüzü (KBW), PS/2, spiral | 9 ft (yaklaşık 2,7 m) |
| 95A251290 | M12, 3 pin, eksenel | 3 m |
| 95A251300 | M12, 3 pin, eksenel | 5 m |
| 95A251340 | M12, 3 pin, eksenel | 10 m |
Okunacak kodun markalama yöntemini, parçanın malzemesini ve okuyucunun bağlanacağı sistemi iletin; doğru model, kızak ve kablo kombinasyonunu birlikte belirleyelim.
Teknik özellikler
| Okuma teknolojisi | 2D alan görüntüleyici (area imager), 864 x 544 piksel |
|---|---|
| DPM okuma yeteneği | Lazer veya kimyasal dağlama ve inkjet ile markalanmış kodlar; Data Matrix kodlarda nokta vuruş (dot peen) |
| Tipik DPM okuma mesafesi | Temastan 4-5 cm'ye kadar; markalama yöntemi, kod çözünürlüğü, malzeme ve yüzeye göre değişir |
| En küçük okunabilen kod | 1D 2,5 mil, 2D 4 mil |
| Okuma aralığı (basılı kodlar) | 2 mil: 2,8-6,3 cm | 5 mil: 1,2-9,0 cm | 13 mil EAN-13: 2,5-16,0 cm | 10 mil Data Matrix: 2,0-10,5 cm |
| Aydınlatma ve nişan | Beyaz LED okuma ışığı; nişan 630-680 nm VLD (IEC 60825 Sınıf 2) |
| Okuma açıları | Pitch +/- 40°, Roll 360°, Skew +/- 40° |
| Baskı kontrast oranı | En az %15 |
| Okunan kodlar | Tüm standart 1D kodlar ve GS1 DataBar; Data Matrix, QR, Micro QR, Aztec, MaxiCode, Han Xin; PDF417, MicroPDF417 ve yığılmış kodlar; Postnet, Royal Mail |
| Görüntü yakalama | BMP, JPEG, TIFF; 256, 16 veya 2 gri ton |
| Okuma geri bildirimi | 3GL (üç yeşil ışık), Green Spot, çift okuma LED'i, tonu ve seviyesi ayarlanabilir sesli uyarı |
| Hareket algılama | Motionix |
| Bluetooth (PBT9501-DPM) | Bluetooth 3.0 uyumlu, Class 1, 2,40-2,48 GHz |
| Bluetooth menzili (açık alan) | 100 m'nin üzerinde (baz istasyonuyla ölçülür; başka Bluetooth cihazlarla farklı olabilir) |
| Bluetooth alıcı başına okuyucu | Kızakla 4, ticari Bluetooth alıcıyla 7 |
| Bluetooth profilleri | HID (Human Interface Device), SPP (Serial Port Profile) |
| Bluetooth güvenliği | Veri şifreleme, okuyucu doğrulama |
| STAR (PM9501-DPM) | Datalogic STAR, 433 MHz |
| STAR menzili (açık alan) | Düşük hız modunda 200 m, yüksek hız modunda 50 m |
| STAR alıcı başına okuyucu | 16 (çok noktalı yapılandırma) |
| STAR özellikleri | Kesintisiz dolaşım (seamless roaming), çift yönlü haberleşme |
| Batarya | Değiştirilebilir Lityum-İyon, 3350 mAh |
| Şarj başına okuma | 60.000'den fazla sürekli okuma (25 °C'de tipik) |
| Şarj süresi | Harici besleme ile 4,5 saat, host beslemesiyle 10 saat |
| Arayüzler (PD9531-DPM) | RS-232, USB, klavye arayüzü (çoklu arayüz, kabloya göre) |
| Arayüzler (PBT9501-DPM kızağı) | RS-232, USB, klavye arayüzü; isteğe bağlı Ethernet (standart, endüstriyel) |
| Arayüzler (PM9501-DPM kızağı) | RS-232, RS-485, USB (OEM, COM, HID klavye), klavye arayüzü; isteğe bağlı Ethernet (standart, endüstriyel) |
| Besleme | PD9531-DPM 5 VDC +/- %10; kızak 10-30 VDC, POT ile 5 VDC +/- %10 |
| Akım (PD9531-DPM) | Çalışırken 350 mA, beklemede 120 mA |
| Ekran (PM9501-DDPM) | Beyaz arka aydınlatmalı grafik ekran, 48 x 132 piksel, 4 yapılandırılabilir tuş |
| Koruma sınıfı | IP65 |
| Düşme dayanımı | Okuyucu 2,0 m'den betona 50 düşüş; kızak 1,2 m'den 50 düşüş |
| Çalışma sıcaklığı | -20 ile 50 °C (batarya şarjı 0 ile 45 °C) |
| Depolama sıcaklığı | -40 ile 70 °C |
| Nem | %0-95 yoğuşmasız |
| Ortam ışığı | 0-100.000 lux |
| ESD koruması | 20 kV hava deşarjı |
| Ölçüler | Okuyucu 21,2 x 11,0 x 7,4 cm; kızak 24,0 x 10,8 x 9,5 cm |
| Ağırlık | PD9531-DPM 330 g, PBT9501-DPM 400 g, PM9501-DPM 400 g, PM9501-DDPM 440 g |
| Yazılım | Datalogic Aladdin yapılandırma programı; OPOS ve JavaPOS araçları (ücretsiz) |
| Garanti | 2 yıl üretici garantisi |
Modeller ve parça numaraları
Aradığınız parça numarasını ya da özelliği tabloda filtreleyebilirsiniz. Doğru modelden emin değilseniz teklif formundan uygulamanızı yazın, birlikte belirleyelim.
| Parça no | Model | Tip | Bağlantı | Ekran | Kit içeriği |
|---|---|---|---|---|---|
| PD9531-DPM | PowerScan PD9531 Direct Part Marking Evo | Kablolu | RS-232, USB veya klavye arayüzü (kabloya göre) | Yok | Yalnızca okuyucu |
| PD9531-DPMK1 | PowerScan PD9531 Direct Part Marking Evo, USB Kit | Kablolu | USB | Yok | Okuyucu, CAB-550 USB kablo |
| PD9531-DPMK2 | PowerScan PD9531 Direct Part Marking Evo, RS-232 Kit | Kablolu | RS-232 | Yok | Okuyucu, CAB-434 RS-232 kablo |
| PBT9501-DPMRB | PowerScan PBT9501, Bluetooth, Direct Part Marking Evo, Removable Battery | Kablosuz Bluetooth | Kızağa veya Bluetooth alıcıya göre | Yok | Yalnızca okuyucu (kızak ayrı) |
| PBT9501-DPMRBK10US | PowerScan PBT9501, Direct Part Marking Evo, USB Kit, Removable Battery | Kablosuz Bluetooth | USB | Yok | Okuyucu, BC9030-BT kızak, CAB-438 kablo, 8-0935 güç adaptörü, 6003-0941 güç kablosu |
| PBT9501-DPMRBK20US | PowerScan PBT9501, Direct Part Marking Evo, RS-232 Kit, Removable Battery | Kablosuz Bluetooth | RS-232 | Yok | Okuyucu, BC9030-BT kızak, CAB-433 kablo, 8-0935 güç adaptörü, 6003-0941 güç kablosu |
| PM9501-DDPM433RB | PowerScan PM9501, 433 MHz, Direct Part Marking Evo, 4-Key Display, Removable Battery | Kablosuz STAR 433 MHz | Kızağa göre | 4 tuşlu grafik ekran | Yalnızca okuyucu (kızak ayrı) |
| PM9501-DPM433RB | PowerScan PM9501, 433 MHz, Direct Part Marking Evo, Removable Battery | Kablosuz STAR 433 MHz | Kızağa göre | Yok | Yalnızca okuyucu (kızak ayrı) |
| PM9501-DPM433RBK10 | PowerScan PM9501, 433 MHz, Direct Part Marking Evo, USB Kit, Removable Battery | Kablosuz STAR 433 MHz | USB | Yok | Okuyucu, BC9030-433 kızak, CAB-438 kablo, 8-0935 güç adaptörü, 6003-0940 güç kablosu |
| PM9501-DPM433RBK20 | PowerScan PM9501, 433 MHz, Direct Part Marking Evo, RS-232 Kit, Removable Battery | Kablosuz STAR 433 MHz | RS-232 | Yok | Okuyucu, BC9030-433 kızak, CAB-433 kablo, 8-0935 güç adaptörü, 6003-0940 güç kablosu |
| PM9501-DPM433RBK30 | PowerScan PM9501, 433 MHz, Direct Part Marking Evo, Ethernet Kit, Removable Battery | Kablosuz STAR 433 MHz | Ethernet | Yok | Okuyucu, BC9180-433 kızak, 8-0935 güç adaptörü, 6003-0940 güç kablosu |
Datalogic PowerScan 9500 DPM Evo hakkında sık sorulan sorular
PowerScan 9500 DPM hangi yöntemlerle markalanmış kodları okur?
Lazer veya kimyasal dağlama ile işlenmiş ve inkjet baskıyla yazılmış kodları okur. Data Matrix kodlarda nokta vuruşla (dot peening) markalanmış olanları da çözer. Tipik DPM okuma mesafesi temastan 4-5 cm'ye kadardır; gerçek mesafe markalama yöntemine, kodun çözünürlüğüne ve kodun bulunduğu yüzeye (metal, plastik, parlak, cilalı veya mat) göre değişir. Kâğıt etiket üzerindeki standart barkodları da okur.
Kablosuz modellerde Bluetooth mu, STAR mı seçilmeli?
PBT9501-DPM, Bluetooth 3.0 Class 1 ile çalışır; açık alanda baz istasyonuna göre 100 m'nin üzerinde menzil verir. Kızak yerine ticari bir Bluetooth alıcıyla da kullanılabilir; bir kızağa 4, ticari alıcıya 7 okuyucu bağlanır. HID ve SPP profillerini destekler, veri şifreleme ve okuyucu doğrulama sunar. PM9501-DPM ise Datalogic'in tescilli STAR sistemini 433 MHz bandında kullanır: açık alanda düşük hızda 200 m menzil, alıcı başına 16 okuyucu, çift yönlü haberleşme ve kesintisiz dolaşım. Çok okuyuculu, geniş alanlı kurulumlarda ve 4 tuşlu ekranlı model gerektiğinde STAR öne çıkar.
Kit modellerinin içinde ne var?
Kablolu PD9531-DPMK1 USB kiti okuyucu ve CAB-550 USB kablosu, PD9531-DPMK2 RS-232 kiti okuyucu ve CAB-434 RS-232 kablosu içerir. Bluetooth PBT9501-DPMRBK10US USB kitinde BC9030-BT kızak ve CAB-438 kablo, PBT9501-DPMRBK20US RS-232 kitinde BC9030-BT kızak ve CAB-433 kablo vardır; iki kitte de 8-0935 güç adaptörü ve 6003-0941 güç kablosu bulunur. STAR PM9501-DPM433RBK10 USB kitinde BC9030-433 kızak ve CAB-438 kablo, PM9501-DPM433RBK20 RS-232 kitinde BC9030-433 kızak ve CAB-433 kablo, PM9501-DPM433RBK30 Ethernet kitinde BC9180-433 kızak bulunur; bu üç kitte güç adaptörü 8-0935, güç kablosu 6003-0940'tır.
PLC'ye veya PROFINET ağına bağlanabilir mi?
BC9180 kızağı Ethernet üzerinden Telnet, web sunucusu, Data Socket ve EtherNet/IP bağlantısı sunar. PROFINET altyapısında ise RS-232 çıkışlı kurulum, Datalogic FBC9080-N100 PROFINET adaptörü ile ağa bağlanır.
Batarya bir vardiyaya yeter mi?
Kablosuz modellerin 3350 mAh Lityum-İyon bataryası, datasheet değerine göre şarj başına 60.000'den fazla sürekli okuma sağlar (25 °C'de tipik). Harici besleme ile 4,5 saatte, host beslemesiyle 10 saatte dolar. Batarya değiştirilebilir olduğu için yoğun kullanımda yedek bataryayla vardiya kesintisiz sürdürülebilir.
Kurulum, eğitim ve arıza desteği veriyoruz
Datalogic cihazları için Türkiye geneli teknik servis hizmetimiz var.
Sözlükten
- Data Matrix
- Data Matrix, kare veya dikdörtgen bir hücre matrisinde veri taşıyan 2D sembolojidir; ISO/IEC 16022 ile standartlaştırılmıştır. İki kenarı kesintisiz koyu çizgiden oluşan L biçimindeki bulucu deseni, okuyucuya sembolün konumunu ve yönünü bildirir. Reed-Solomon hata düzeltmesi, sembolün belirli bir bölümü zarar görse bile okunmasını sağlar. Birkaç milimetrekareye kadar küçülebildiği için elektronik kart, cerrahi alet ve otomotiv parçası gibi dar yüzeylere doğrudan işlenir. Doğrudan parça markalama uygulamalarında en yaygın kullanılan koddur.
- Dot peen (nokta vuruş markalama)
- Dot peen, pnömatik veya elektromanyetik olarak hareket ettirilen sertleştirilmiş bir ucun malzeme yüzeyine ardışık noktalar vurarak karakter ya da kod oluşturduğu mekanik markalama yöntemidir. Noktalar yüzeyi kalıcı olarak çentiklediğinden işaret; boyama, kumlama ve ısıl işlem gibi süreçlere dayanır. Döküm, dövme ve kaba işlenmiş metal parçalarda tercih edilir. Lazere göre daha yavaştır ve daha kaba çözünürlük verir; ince elektronik yüzeylerde kullanılmaz. Bu yöntemle oluşan noktalı Data Matrix kodları ISO/IEC 29158 ölçütlerine göre değerlendirilir.
- DPM (Direct Part Marking)
- DPM, kodun etikete değil doğrudan parçanın yüzeyine kalıcı olarak işlenmesidir. Nokta vuruş (dot peen), lazer markalama, elektrokimyasal aşındırma veya inkjet yöntemleriyle uygulanır. Etiketin dayanamayacağı ısı, yağ, aşınma, yıkama ve kimyasal koşullarda parçanın ömrü boyunca okunabilir kalmasını sağlar. İşlenen yüzey çoğunlukla parlak metal olduğu için kontrast düşüktür; okuma tarafında polarize veya açılı aydınlatma ve görüntü tabanlı okuyucu gerekir. Otomotiv, havacılık, tıbbi cihaz ve elektronik sektörlerinde parça izlenebilirliğinin temel yöntemidir.
- GS1-128
- GS1-128, Code 128 sembolojisini GS1 uygulama tanımlayıcılarıyla (AI) birlikte kullanan veri taşıma standardıdır. Her veri alanının başındaki tanımlayıcı, ardından gelen değerin ne anlama geldiğini belirtir: (01) küresel ticari ürün numarası, (10) parti numarası, (17) son kullanma tarihi, (21) seri numarası gibi. Böylece tek bir barkod, ürün kimliğinin yanında lot ve tarih bilgisini de üretici bağımsız biçimde taşır. Lojistik taşıma birimi etiketlerinde, gıda ve ilaç tedarik zincirinde izlenebilirliğin temelini oluşturur.
İlgili ürünler
Tüm el tipi barkod okuyucular →
Datalogic

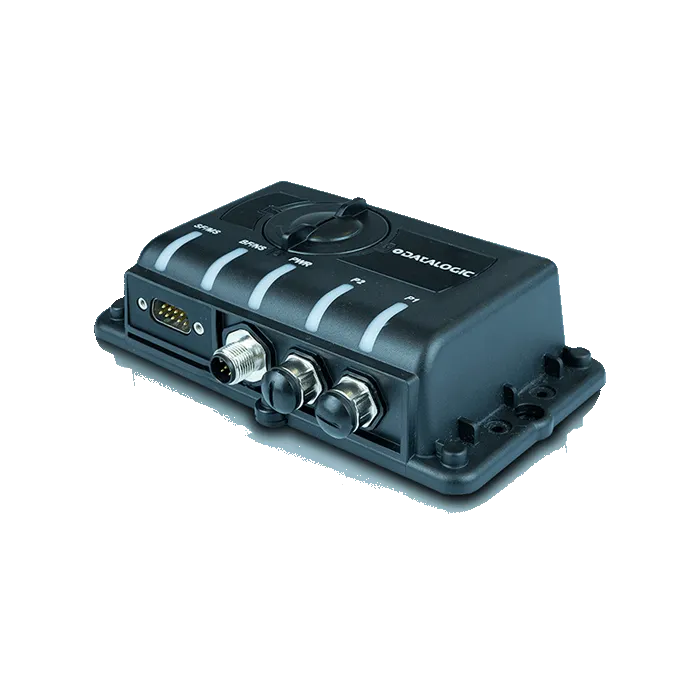

Datalogic FBC9080-N100 PROFINET Adaptörü
RS-232 arayüzlü Datalogic el tipi okuyucuları PROFINET ağına bağlayan endüstriyel ağ geçidi. IP65 gövde, M12 konnektörler, çift portlu switch ve DIN ray montajı.
İncele
Datalogic

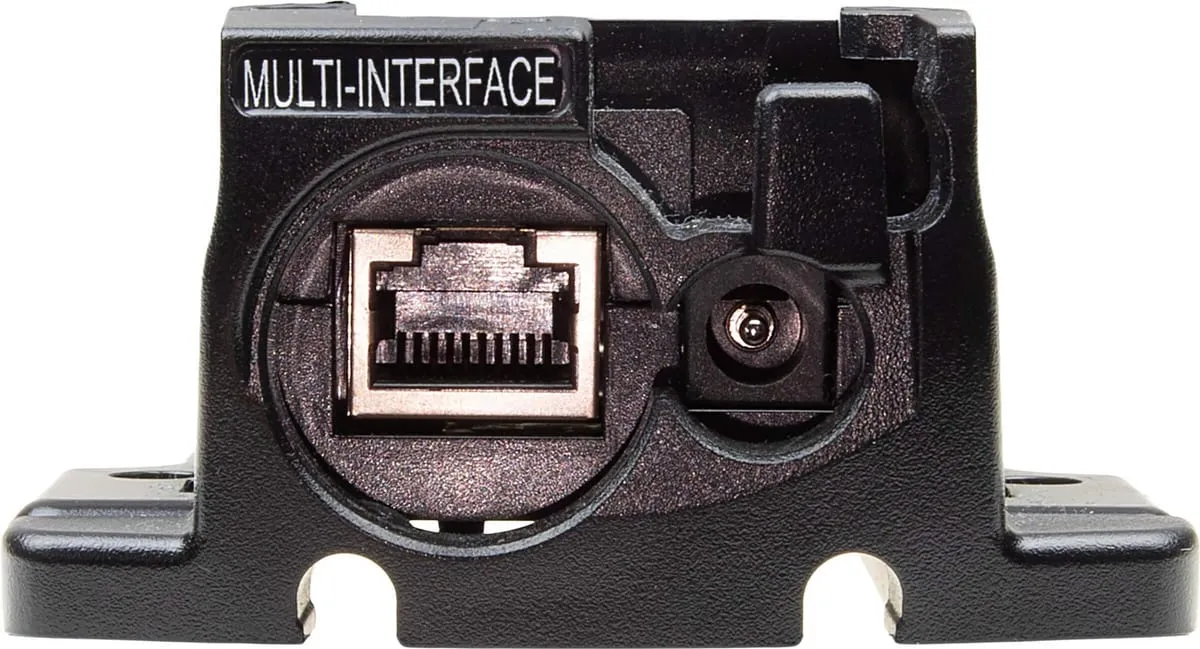

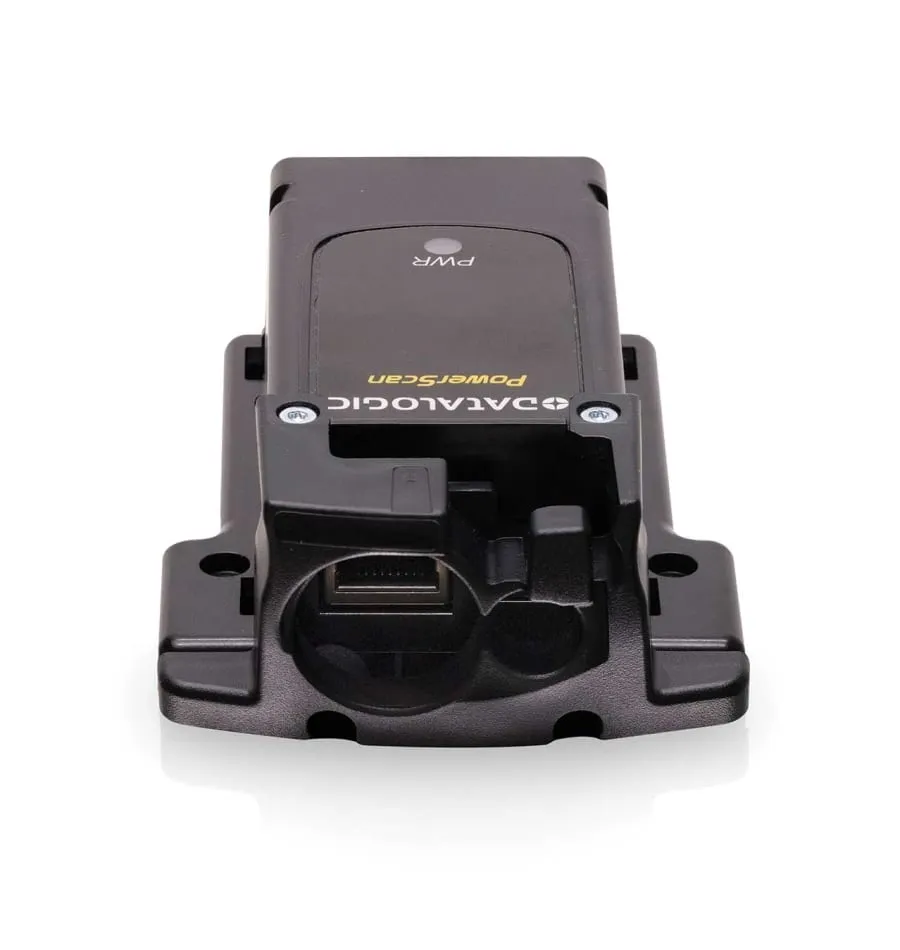

Datalogic CM96XX Bağlantı Modülü
