Datalogic AREX400 AF

Datalogic AREX400 AF, tarama ünitesinin içine yerleştirilmiş optik bir Z ekseni kaydırıcıya sahip fiber lazer markalama sistemidir. Melka Teknik, Datalogic Türkiye distribütörü olarak AREX400 AF’yi tedarik eder, numune parçanız üzerinde markalama testini yapar, kabin ve hat entegrasyonu dahil devreye alır. Klasik lazer markalayıcılarda odak mesafesi mekanik olarak sabittir: farklı yükseklikteki bir yüzeye markalama yapmak için ya parçayı ya da kafayı hareket ettirmek gerekir. AREX400 AF bu ayarı yazılımdan yapar ve ±60 mm’ye kadar bir Z hacmi içinde her yüzeyi aynı kalite ve keskinlikte işaretler.

Nerede kullanılır

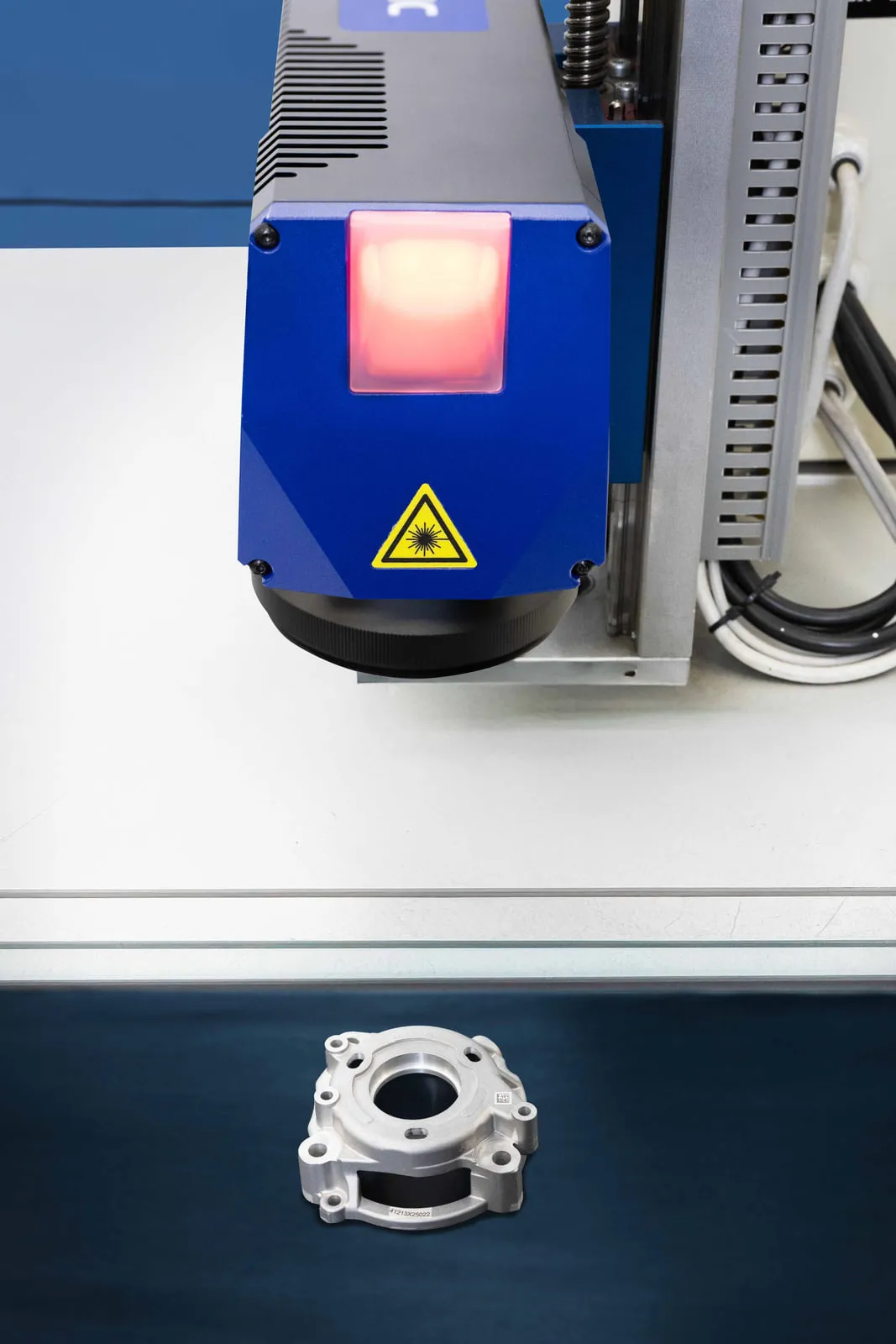

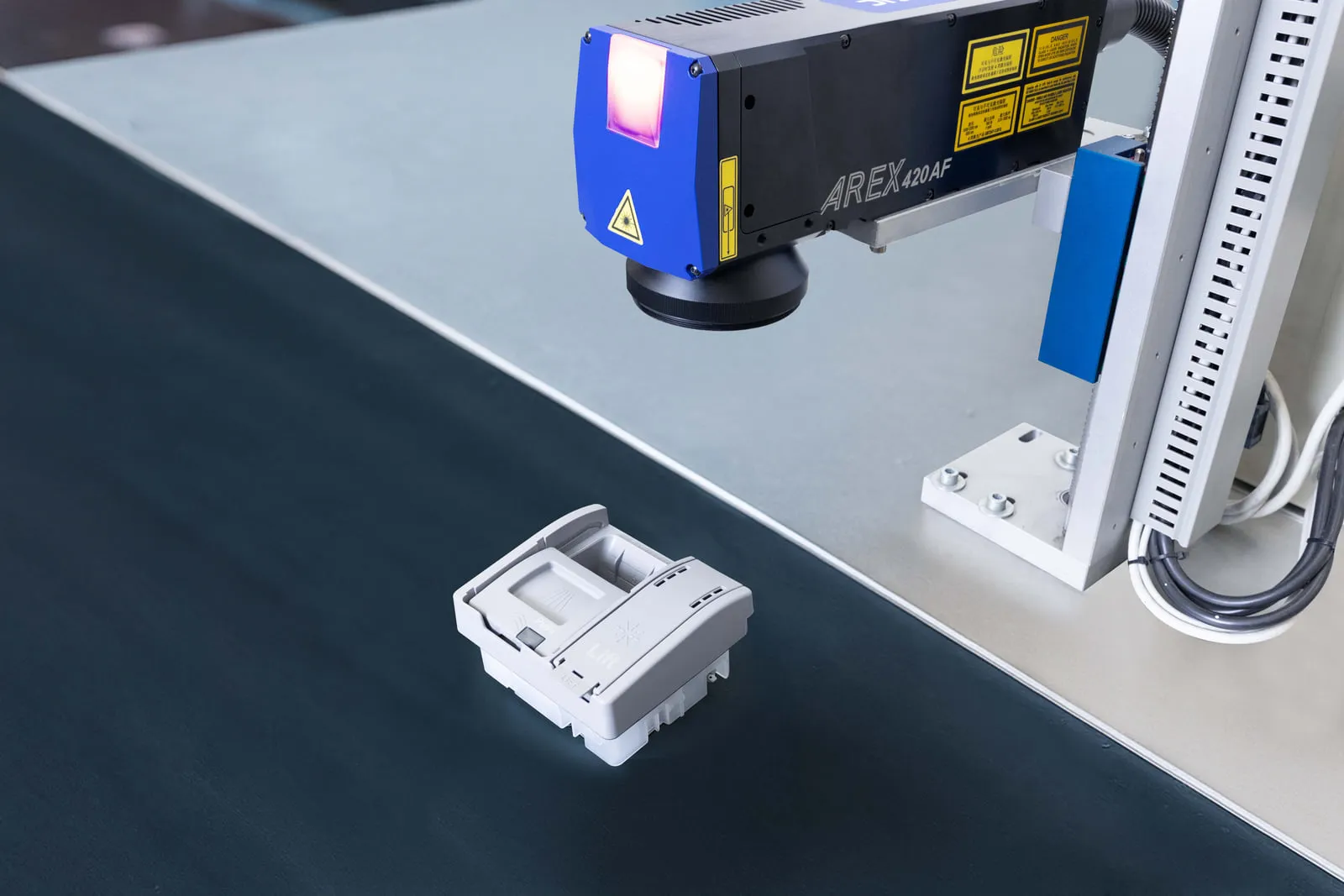

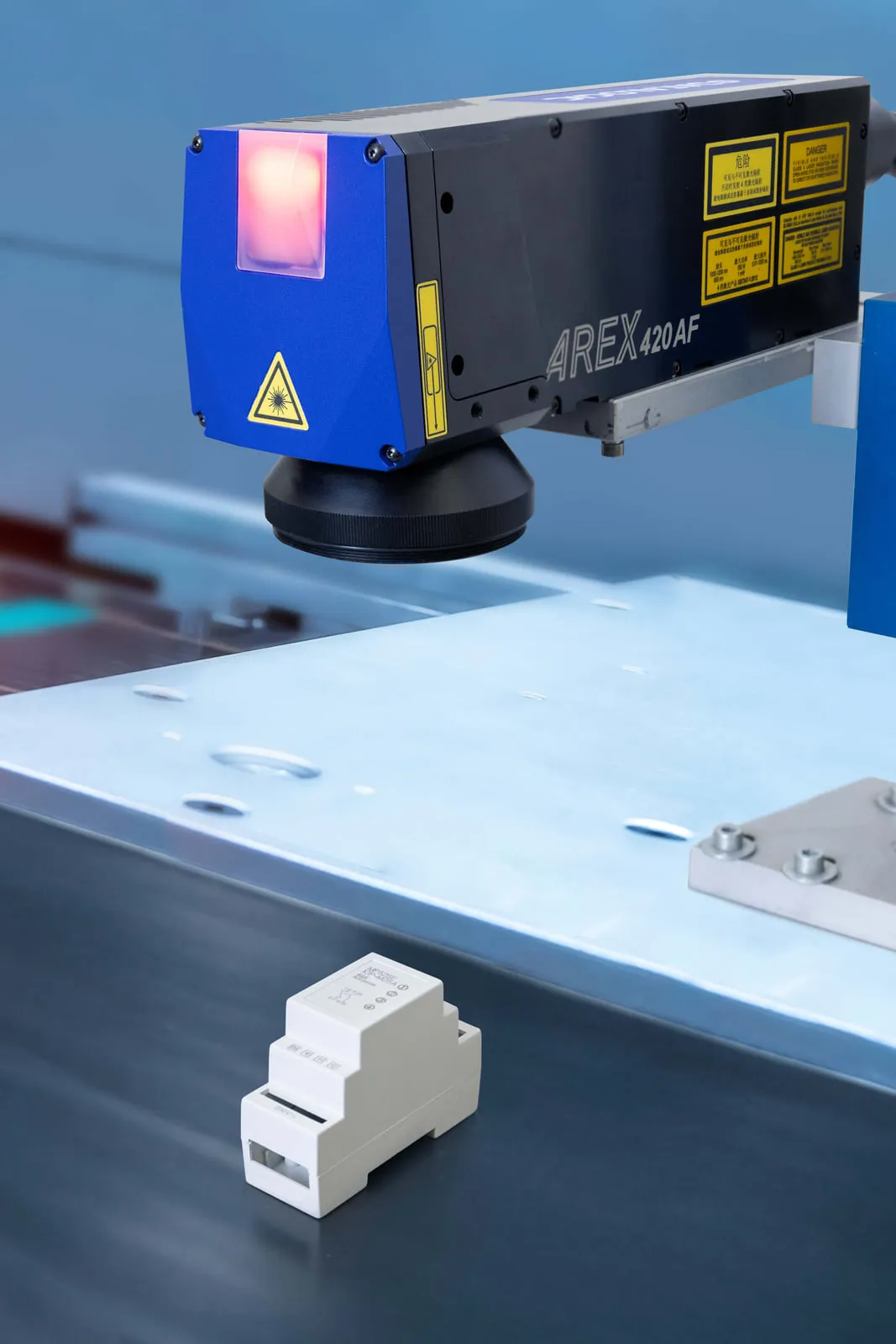

Otomotivde döküm alüminyum parçalar, boyalı motor gövdeleri ve fiberglas takviyeli PA66 bileşenler üzerine izlenebilirlik kodu işlemek en yaygın uygulamadır. Endüstriyel elektronikte elektronik muhafazalar ve çok katmanlı termoplastik kasalar, takım tezgahı üretiminde karbür aletler ve rulmanlar, ev aletlerinde bulaşık makinesi vanası gibi parçalar bu sistemle işaretlenir.

Ayarlanabilir odak özelliği, kendini en çok üç durumda gösterir. Birincisi basamaklı parçalardır: farklı kademelerdeki yüzeyler tek kurulumda, ayrı bir eksene gerek kalmadan işaretlenir. İkincisi karışık üretim yapan hatlardır; farklı yüksekliklerdeki iş parçaları arasında geçiş, mekanik ayar yapılmadan gerçekleşir ve değiştirme süresi düşer. Üçüncüsü kurulum toleranslarıdır: kafanın milimetrik olarak yanlış konumlanması ya da fikstürün zamanla kayması yazılımdan telafi edilir.

Kaynak ve güç seçimi

Sistem beş güç kademesinde darbeli fiber kaynak ile sunulur: 10, 20, 30, 50 ve 100 W. Bunlara ek olarak 20 W MOPA kaynaklı bir model vardır. Darbeli fiber modellerde darbe genişliği tipik 100 ns’de sabit, tekrarlama hızı 2 - 500 kHz aralığındadır. MOPA modelde ise darbe genişliği 1.5 ile 350 ns arasında on farklı seçenekten biri olarak ayarlanır ve tekrarlama hızı 950 kHz’e kadar çıkar.

Bu fark pratikte malzeme esnekliğidir. Kısa darbe daha az ısı verir; plastikte renk bozulmasını, ince metal parçada deformasyonu önler. Uzun darbe daha fazla malzeme kaldırır ve derin kazımada işe yarar. Paslanmaz üzerinde renk markalama, plastikte kontrastlı açık iz ve ısıya duyarlı yüzeyler söz konusuysa MOPA modeli tercih edilir. Güç seçimi ise derinlik ve çevrim süresiyle ilgilidir: yüzeyde kontrast yeterliyse düşük güç işi görür, derin kazıma veya kısa çevrim süresi güç yükseltir.

Optik ve markalama alanı

Üç F-Theta lens seçeneği vardır ve her biri hem markalama alanını hem de Z ayar aralığını belirler.

• 160 mm (M). 90 × 90 mm alan, 158 ± 20 mm çalışma mesafesi. En keskin detayı verir; küçük Data Matrix kodları ve ince yazı için uygundur.
• 254 mm (M). 140 × 140 mm alan, 261 ± 40 mm çalışma mesafesi. Orta boy parçalarda alan ile detay arasında dengeli seçimdir.
• 420 mm (L). 285 × 285 mm alan, 492.5 ± 60 mm çalışma mesafesi. Büyük parçaları tek seferde kapsar, en geniş Z hacmini sunar; buna karşılık ışın noktası büyüdüğü için ince detayda çözünürlük düşer.

Lens seçiminde ölçüt en büyük parça değil, işaretlenecek en küçük detaydır. Küçük modüllü bir karekod 420 mm lensle okunabilir kalitede çıkmayabilir.

Hat entegrasyonu ve doğrulama

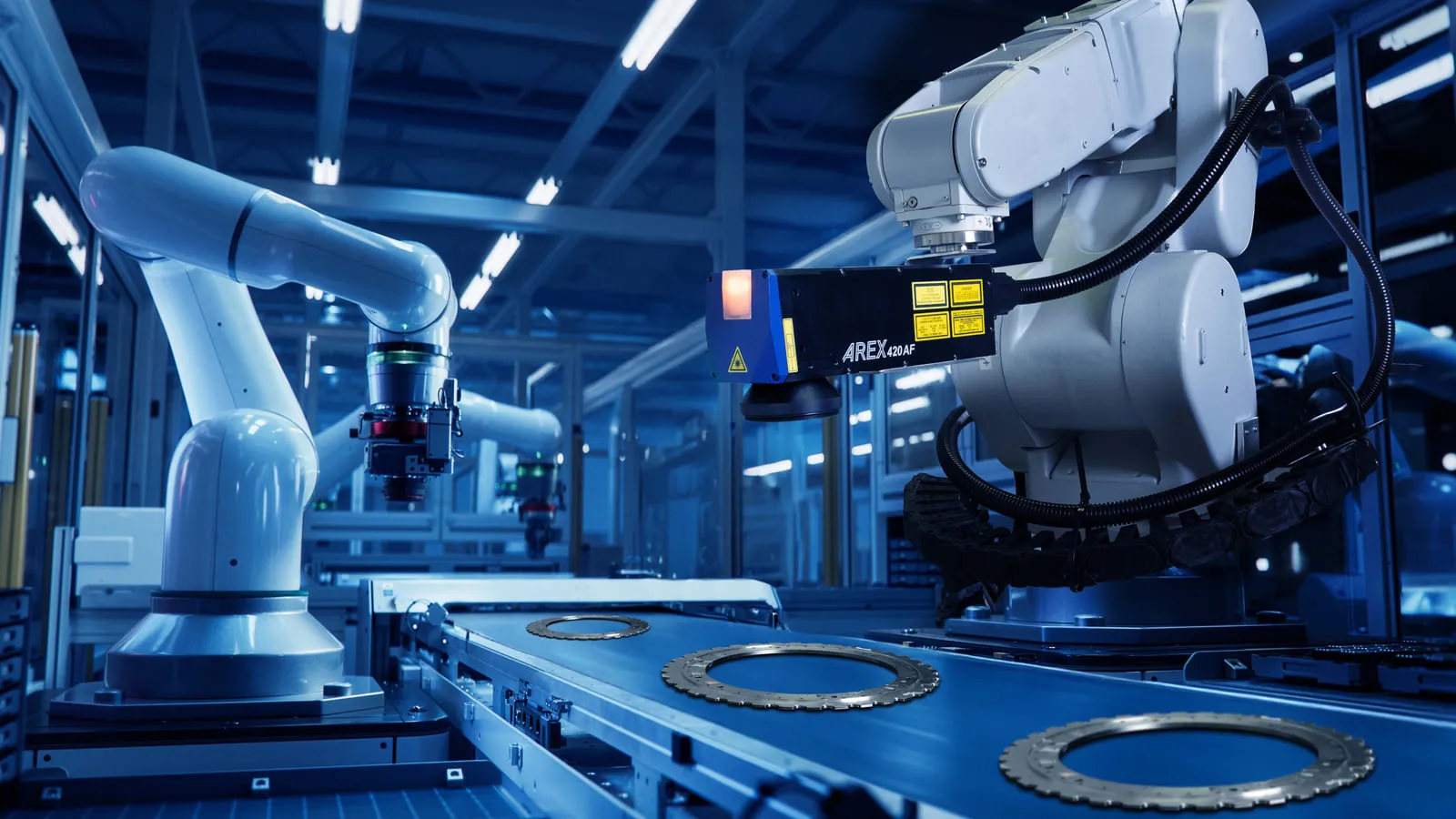

Tarama ünitesi IP64 korumalıdır, 95.4 × 89.2 × 312.5 mm ölçüsüyle dar hacimlere sığar ve herhangi bir yönde monte edilebilir; sabit durabileceği gibi robot koluna ya da hareketli bir eksene de bağlanabilir. Raf ile kafa arasındaki üç metrelik göbek kordonu robotik sınıfı bir kablo kanalı içindedir, yani sürekli hareket eden uygulamalarda da kullanılır.

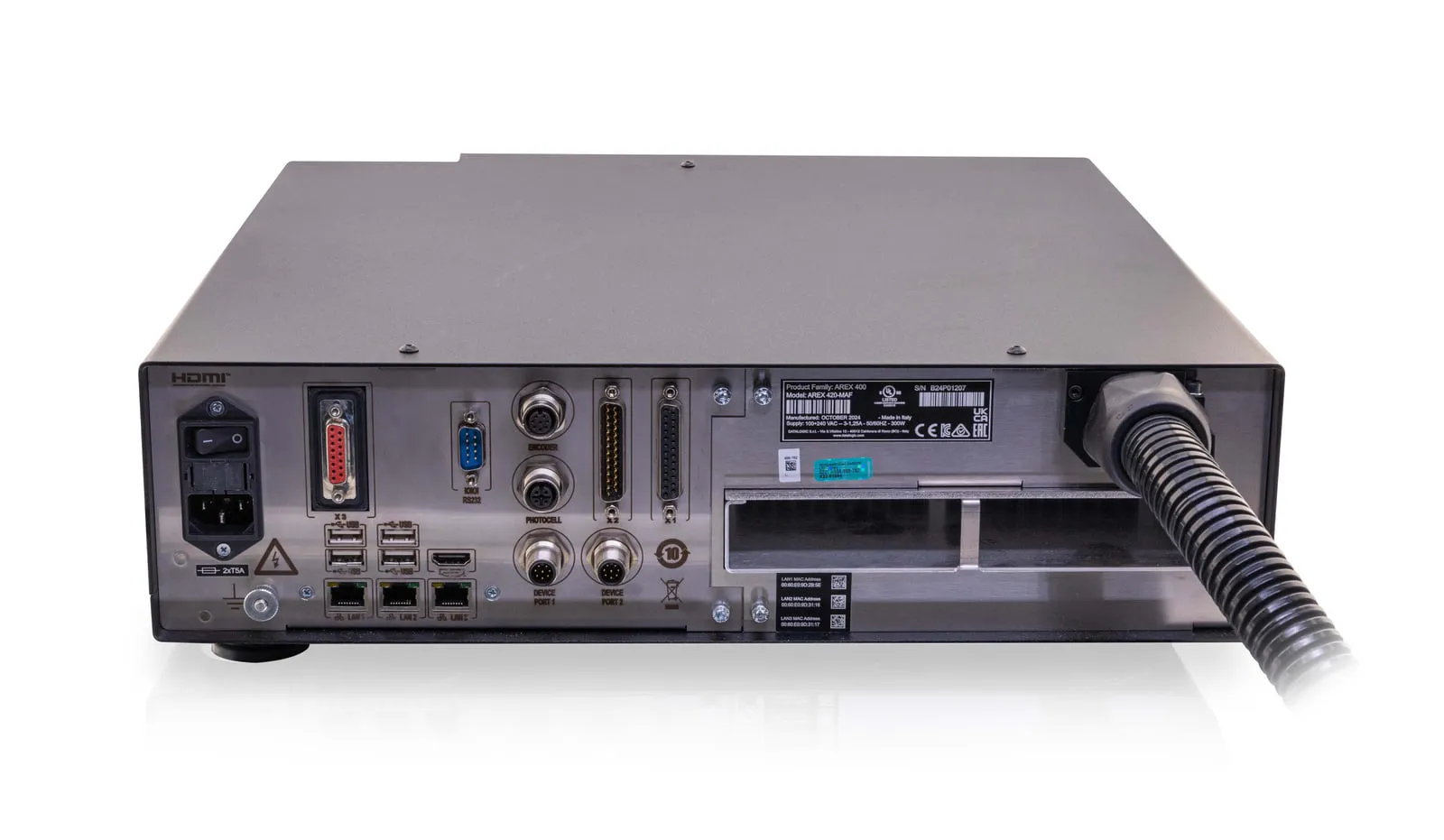

Kontrol tarafında 19 inçlik raf, markalama denetleyicisini ve Windows 10 IoT LTSC 2021 çalıştıran endüstriyel bilgisayarı barındırır. PLC bağlantısı Ethernet TCP/IP ve EtherNet/IP üzerinden yerleşiktir, PROFINET ek lisansla eklenir. On dijital giriş ve on iki dijital çıkış programlanabilir; M12 fotosel girişi tetikleme için, M12 enkoder girişi ise konveyör hızını okuyup uçarken markalama yapmak için kullanılır. En fazla dört harici step motor ekseni doğrudan sistemden kontrol edilir.

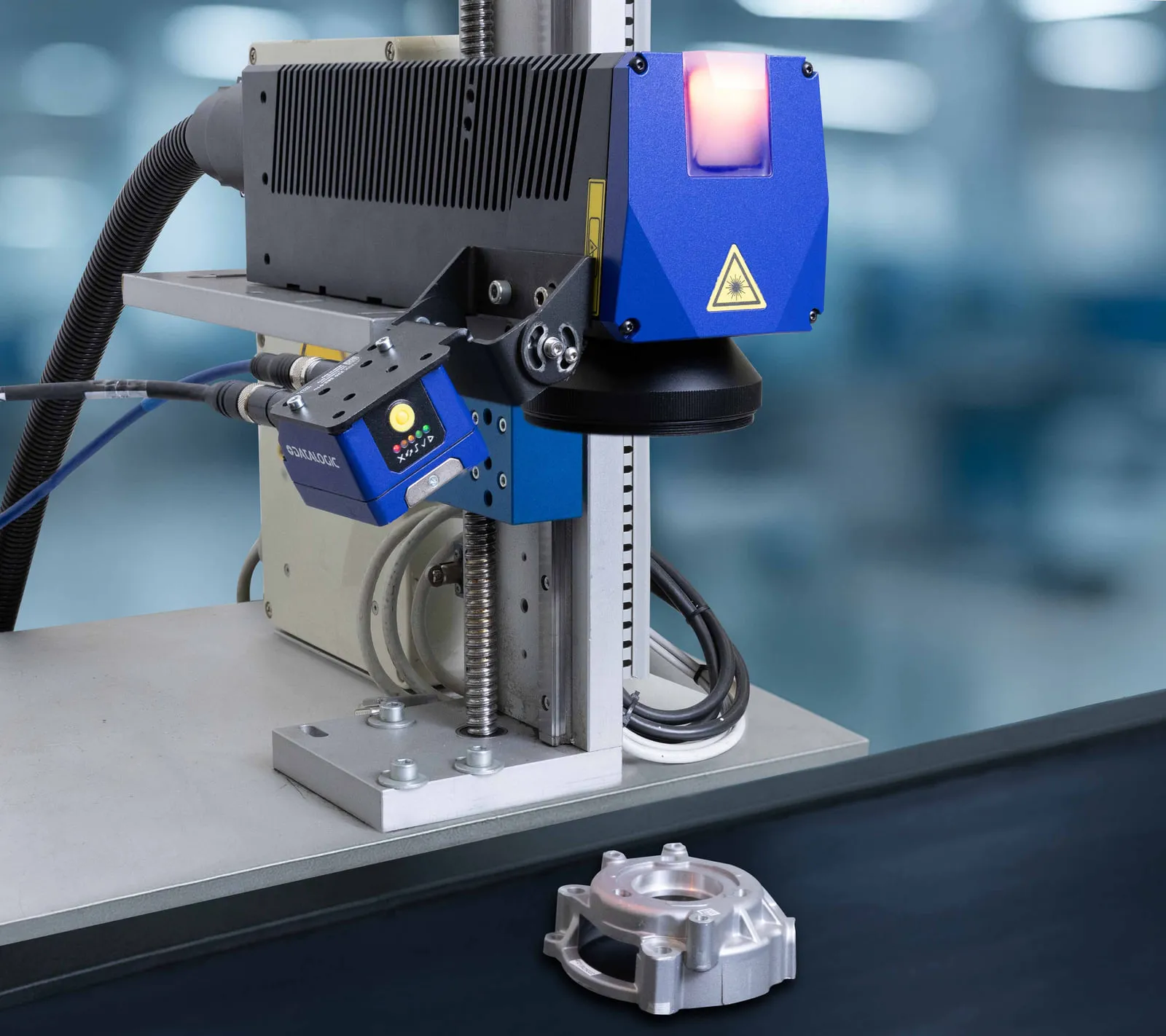

MARVIS işlevi, markalanan kodun okunabilirliğini aynı istasyonda doğrular. Bir Datalogic Matrix okuyucusu koda bakar, kaliteyi derecelendirir ve eşiğin altında kalan parça hattan çıkarılır. Bu, doğrudan yüzeye işlenmiş kodların ISO/IEC 29158 kalite gereksinimi olan projelerde ayrı bir doğrulama istasyonu kurma ihtiyacını ortadan kaldırır. MARVIS ve PROFINET için ek yazılım lisansı gerekir.

Güvenlik tarafında gömülü Güvenli Lazer Kapatma (SLO) modülü bulunur. Tamamen katı hal devreli olduğu için aşınan bir parçası yoktur ve anahtarlama sayısı sınırsızdır; EN ISO 13849-1 uyumlu güvenlik devresine doğrudan bağlanır. Sistem yine de uygun filtreli Sınıf 1 kabin ve duman emiş ünitesi ile birlikte kurulmalıdır.

Model seçimi

Sipariş kodu üç bilgiyi taşır: güç, kaynak tipi ve lens. Örneğin AREX 420-NAF, 20 W darbeli fiber kaynaklı ve 254 mm lensli modeldir; AREX 42M-MAF ise 20 W MOPA kaynaklı ve 160 mm lenslidir. Koddaki M, N ve B harfleri sırasıyla 160 mm, 254 mm ve 420 mm lensi belirtir.

Seçim üç soruyla yapılır. Malzeme ve istenen iz tipi kaynak tipini belirler; ısıya duyarlı yüzey veya renk kontrastı gerekiyorsa MOPA. Parça boyutu ve en küçük detay lensi belirler. İşaretleme derinliği ve çevrim süresi ise gücü belirler. Aşağıdaki tabloda tüm sipariş kodları listelidir; parçanızın malzemesini, işaretlenecek içeriği ve çevrim sürenizi iletin, doğru kombinasyonu birlikte belirleyelim.
