Servomex SERVOFLEX MiniMP 5200
Bataryayla çalışan taşınabilir masaüstü gaz analizörü. Paramanyetik ve kızılötesi sensörlerle oksijeni ve karbondioksiti tek başına ya da birlikte ölçer.
- Sınıfında gerçek anlamda taşınabilir tek cihaz; lityum-iyon bataryayla 8 - 36 saat çalışma
- Tek ya da çift ölçüm: paramanyetik O₂ ve kızılötesi CO₂
- Endüstriyel O₂ hücresinde ±0,1, yüksek doğruluk hücresinde ±0,05 hassasiyet
- T₉₀ yanıt süresi O₂'de 15, CO₂'de 10 saniyenin altında
- Baca emisyonu izleme için MCERTS ve TÜV onaylı, EN 15267 ve QAL 1 kapsamında
- Medikal oksijen doğrulaması için USP, NF ve Avrupa Farmakopesi uyumlu
- Tükenmeyen sensör teknolojisi; kalibrasyon ve bakım yükü düşük

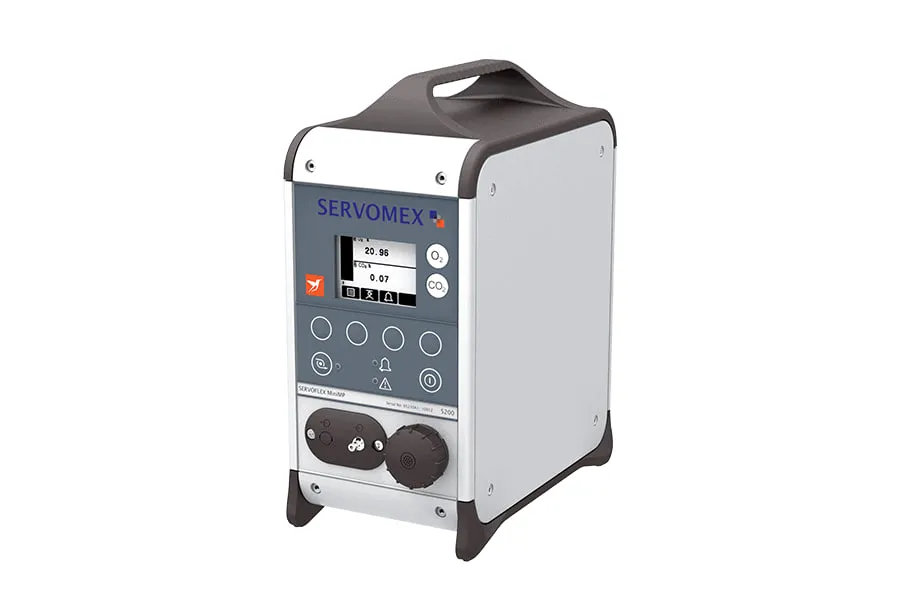

- 160 × 140 × 185 mm gövde, 1,8 - 2,3 kg; tezgah üstünde az yer kaplar
Servomex SERVOFLEX MiniMP 5200, oksijen ve karbondioksiti yüzde seviyesinde ölçen, bataryayla çalışabilen taşınabilir bir masaüstü gaz analizörüdür. Melka Teknik, Servomex analizörlerini Türkiye’de tedarik eder, kurulumunu ve devreye alınmasını yapar. Oksijen tarafında paramanyetik, karbondioksit tarafında kızılötesi ölçüm prensibi kullanılır; her ikisi de tükenmeyen teknolojiler olduğu için elektrokimyasal hücrelere kıyasla çok daha uzun ömürlü ve daha az kalibrasyon isteyen bir cihaz ortaya çıkar.
Sınıfındaki cihazlar arasında bataryayla gerçek anlamda taşınabilir olan tek modeldir. Lityum-iyon bataryalar sensör yapılandırmasına göre 8 ile 36 saat arasında çalışma sağlar; sahada, laboratuvarda ve baca ölçümünde aynı cihaz kullanılabilir.
Nerede kullanılır
Laboratuvar ve araştırma ortamları, hava ayrıştırma ve gaz dolum tesisleri, katalizör rejenerasyonu ve solvent geri kazanımı başlıca kullanım alanlarıdır. Fermantasyon ve gıda ambalajlama gibi süreçlerde ortam oksijeni ve karbondioksidi izlenir. Yanma analizi ve baca emisyonu ölçümünde, MCERTS ve TÜV onayı sayesinde yasal raporlamaya esas ölçüm alınabilir.
Medikal gaz tarafında ayrı bir kullanım alanı vardır: paramanyetik oksijen ölçümü, medikal oksijenin doğrulanması için ABD FDA gerekliliklerini karşılar ve USP, NF ile Avrupa Farmakopesi standartlarına uygundur. Bu nedenle medikal gaz dolum ve transfer noktalarında tercih edilir.
Ölçüm prensipleri
Paramanyetik oksijen. Oksijen molekülünün manyetik alandan etkilenmesi ölçülür. Sensörde tüketilen bir kimyasal olmadığı için hücre zamanla zayıflamaz; elektrokimyasal hücrelerdeki periyodik değiştirme masrafı ortadan kalkar. Hücre gövdesi 316 paslanmaz çeliktir.
Kızılötesi karbondioksit. CO₂’nin kızılötesi bölgede belirli dalga boylarını soğurması ölçülür. Tam skala aralığı %10, %25, %50 veya %100 olarak seçilir; ölçüm aralığı tam skalanın %10’una kadar daraltılabilir.
İki hücre aynı gövdede birleştirilebilir, böylece tek cihazla hem O₂ hem CO₂ okunur.
Doğruluk ve yanıt süresi
Oksijen tarafında iki hücre seçeneği vardır. Endüstriyel hücre ±0,1 % O₂ doğrulukla tek ondalık hane, yüksek doğruluk hücresi ±0,05 % O₂ doğrulukla iki ondalık hane gösterir. Karbondioksitte doğruluk tam skalanın ±%2’sidir.
T₉₀ yanıt süresi oksijende 15, karbondioksitte 10 saniyenin altındadır. Haftalık sıfır kayması oksijende ±0,2 %, karbondioksitte tam skalanın ±%4’ü kadardır. Cihaz taşınabilir olduğu için eğim etkisi de tanımlanmıştır: kalibrasyon konumundan 15 derece sapmada oksijen okumasındaki değişim ±0,15 % ile sınırlıdır.
Performans değerlerine ulaşmak için cihazın bir saat ısınması ve her açılıştan sonra kalibre edilmesi gerekir.
Numune yolu ve besleme
Numune temiz, kuru, yanıcı olmayan ve zehirli olmayan gaz olmalıdır. Pompasız modeller otomatik akış kontrol cihazıyla (AFCD) gelir; bu, giriş basıncı belirtilen aralıkta kaldığı sürece akışı dakikada 1,5 - 6 litreye sabitler ve ölçüm kararlılığını artırır. Numune kendi basıncıyla gelmiyorsa dakikada 0,7 litre kapasiteli dahili pompalı model seçilir.
Giriş bağlantısı 6,3 mm iç çaplı hortum için QuickConnect uçtur; 1/8 inç NPT adaptörü opsiyoneldir. Numune yolunda değiştirilebilir 0,6 µm cam elyaf partikül filtresi bulunur. Nemli numunelerde analizörün yan paneline takılan silika jel kurutuculu şartlandırma paneli kullanılır.
Besleme şebekeden ya da şarj edilebilir lityum-iyon bataryadan sağlanır. Çıkış tarafında tek veya çift mA çıkışı seçilir; RS-232 tüm modellerde standarttır.
Model seçimi
Dört hazır varyant, en sık karşılaşılan ihtiyaçları kısa teslim süresiyle karşılamak için tanımlanmıştır.
| Varyant | Oksijen hücresi | Numune besleme |
|---|---|---|
| SV01 | Endüstriyel | AFCD (pompasız) |
| SV02 | Yüksek doğruluk | AFCD (pompasız) |
| SV03 | Endüstriyel | Dahili pompa |
| SV04 | Yüksek doğruluk | Dahili pompa |
Dördü de tek mA çıkışı ve arka egzoz çıkışıyla gelir. İki ölçüm birden gerekiyorsa ya da özel aksesuar bileşimi isteniyorsa kullanıcı yapılandırmalı model sipariş edilir; orada ikinci ölçüm olarak endüstriyel O₂, yüksek doğruluk O₂ veya kızılötesi CO₂ seçilebilir.
Aksesuar tarafında akışölçer, numune probu (25 cm veya 1 m, 316 paslanmaz çelik), prob tutucu, taşıma çantası, yazıcı, araç adaptörü ve iki yıllık yedek parça seti bulunur.
Ölçmek istediğiniz gazı, beklenen konsantrasyon aralığını, numunenin basınç ve nem durumunu ve ölçümün yasal raporlamaya esas olup olmadığını iletin; doğru varyant ve aksesuar bileşimini birlikte belirleyelim.
Teknik özellikler
| Ölçülen gazlar | Oksijen (O₂) ve karbondioksit (CO₂), tek veya çift ölçüm |
|---|---|
| O₂ ölçüm prensibi | Paramanyetik |
| CO₂ ölçüm prensibi | Kızılötesi |
| O₂ tam skala aralığı | 0 - 100 % O₂ (endüstriyel ve yüksek doğruluk hücrelerinde) |
| O₂ en küçük aralık | 0 - 1 % O₂ |
| CO₂ tam skala aralığı | %10, %25, %50 veya %100 |
| CO₂ en küçük aralık | Tam skalanın %0 - 10'u |
| O₂ doğruluğu | Endüstriyel hücre ±0,1 % O₂; yüksek doğruluk hücresi ±0,05 % O₂ |
| CO₂ doğruluğu | Tam skalanın ±%2'si |
| Haftalık sıfır kayması | O₂ ±0,2 %; CO₂ tam skalanın ±%4'ü |
| Yanıt süresi | O₂ 15 saniyenin altında, CO₂ 10 saniyenin altında (T₉₀) |
| Eğim etkisi | Kalibrasyondan 15° sapmada O₂ ±0,15 %, CO₂ tam skalanın ±%1'i |
| Basınç etkisi | Ortam barometrik basıncıyla doğru orantılı; mBar başına okumanın %0,2'sinden az |
| Sıcaklık katsayısı | Sıfırda O₂ 10 °C başına ±0,2 %, CO₂ tam skalanın ±%1'i |
| Hücre malzemesi | 316 paslanmaz çelik |
| Numune gazı | Temiz, kuru, yanıcı ve zehirli olmayan gazlar |
| Akış kontrolü | Pompasız modellerde otomatik akış kontrol cihazı (AFCD), 1,5 - 6 litre/dakika |
| Opsiyonel pompa | Dahili 0,7 litre/dakika, kullanıcı ayarlı zamanlayıcılı |
| Giriş basıncı | Pompasız 7 - 70 kPa; dahili pompalı -7 ile 3,5 kPa |
| Numune bağlantısı | 5 mm dış çaplı QuickConnect uç, 6,3 mm iç çaplı hortum için; 1/8 inç NPT adaptörü opsiyonel |
| Numune filtresi | Değiştirilebilir 0,6 µm cam elyaf partikül filtresi |
| Besleme | Şebeke (UK, US, AB fişi) veya şarj edilebilir lityum-iyon batarya |
| Batarya çalışma süresi | Sensör seçimine göre 8 - 36 saat |
| Çıkışlar | Tek veya çift mA çıkışı; RS-232 standart |
| Koruma sınıfı | IP40 |
| Çalışma sıcaklığı | -10 ile +50 °C |
| Depolama sıcaklığı | -20 ile +60 °C |
| Batarya şarj sıcaklığı | +10 ile +40 °C |
| Ortam nemi | %0 - 95 bağıl nem, yoğuşmasız |
| Çalışma yüksekliği | -500 ile 5000 m |
| Ölçüler | 160 × 140 × 185 mm (koruyucu kılıfsız), 175 × 160 × 195 mm (kılıfla) |
| Ağırlık | 1,8 - 2,3 kg |
| Sertifikalar | MCERTS ve TÜV; EN 15267 ve EN 14181 QAL 1 (yalnızca O₂). USP, NF ve Avrupa Farmakopesi (O₂). ABD FDA medikal oksijen doğrulama gereklilikleri |
| Elektriksel güvenlik | IEC 61010-1; Aşırı Gerilim Kategorisi II, Kirlilik Derecesi 2 |
Dokümanlar
Servomex SERVOFLEX MiniMP 5200 hakkında sık sorulan sorular
MiniMP 5200 hangi gazları ölçer?
Oksijen ve karbondioksit ölçer. Oksijen paramanyetik hücreyle, karbondioksit kızılötesi sensörle okunur. Cihaz tek ölçümle (yalnızca O₂) ya da çift ölçümle (O₂ ve CO₂ birlikte) yapılandırılabilir. Kullanıcı yapılandırmalı modelde ikinci ölçüm olarak endüstriyel O₂, yüksek doğruluk O₂ veya kızılötesi CO₂ seçilir.
Endüstriyel ve yüksek doğruluk oksijen hücresi arasındaki fark nedir?
Fark hassasiyette ve okunan ondalık hanede. Endüstriyel hücre ±0,1 % O₂ doğrulukla tek ondalık hane gösterir; yüksek doğruluk hücresi ±0,05 % O₂ doğrulukla iki ondalık hane gösterir. Medikal oksijen doğrulaması ve farmakope uyumu gibi dar toleranslı işlerde yüksek doğruluk hücresi tercih edilir.
Gerçekten bataryayla çalışıyor mu, ne kadar dayanır?
Evet. MiniMP, sınıfında bataryayla gerçek taşınabilirlik sunan tek cihazdır. Lityum-iyon bataryalar sensör seçimine bağlı olarak 8 ile 36 saat arasında çalışma sağlar. Şebekeden de beslenebilir; UK, US ve Avrupa fiş seçenekleri vardır. Araç içi kullanım için 12/24 V adaptör aksesuar olarak sunulur.
Baca emisyonu ölçümünde kullanılabilir mi?
Kullanılabilir. Cihaz sürekli emisyon izleme sistemleri (CEMS) için MCERTS ve TÜV onaylıdır; EN 15267 ve EN 14181'de tanımlanan QAL 1 kapsamındadır. Bu onay yalnızca oksijen ölçümü için geçerlidir.
Numune hattı için ek ekipman gerekir mi?
Numune temiz, kuru, yanıcı olmayan ve zehirli olmayan olmalıdır. Pompasız modeller otomatik akış kontrol cihazıyla (AFCD) gelir ve akışı dakikada 1,5 - 6 litreye ayarlar. Numune kendi basıncıyla gelmiyorsa dahili pompalı model seçilir. Nemli numunelerde analizörün yanına takılan silika jel kurutucu ve yoğuşma kabı içeren numune şartlandırma paneli aksesuar olarak mevcuttur.
Ne sıklıkla kalibrasyon gerekir?
Paramanyetik ve kızılötesi sensörler tükenmeyen teknolojilerdir, bu yüzden elektrokimyasal hücrelere kıyasla çok daha az kalibrasyon isterler. Servomex her açılıştan sonra kalibrasyon yapılmasını önerir; performans değerlerine ulaşmak için cihazın bir saat ısınması gerekir.
Hangi hazır yapılandırmalar var?
Dört standart varyant vardır. SV01 endüstriyel O₂ hücresi ve AFCD, SV02 yüksek doğruluk O₂ hücresi ve AFCD, SV03 endüstriyel O₂ hücresi ve dahili pompa, SV04 yüksek doğruluk O₂ hücresi ve dahili pompa içerir. Dördü de tek mA çıkışı ve arka egzoz çıkışıyla gelir. Bunların dışında iki ölçümlü ve özel aksesuarlı kullanıcı yapılandırmalı model sipariş edilebilir.
